Interfaccia IP VoIP SIP PoE per citofoni tradizionali
Adatta qualunque citofono tradizionale a 4-5 o più fili al mondo VoIP SIP con possibilità di collegamento anche sul posto citofonico interno dell’utente
AA-15IP consente di interfacciare qualunque citofono tradizionale (a 4-5 o più fili) ad un centralino telefonico IP-PBX per gestire il posto citofonico da un qualsiasi interno dell’impianto telefonico. Quando un visitatore preme il pulsante di chiamata del posto citofonico esterno, AA-15IP genera una chiamata SIP verso un numero di interno programmato mettendo in comunicazione il visitatore con l’operatore che ha risposto, il quale ha la possibilità di azionare, con un codice dal telefono, il relè per l’apertura del cancello di ingresso. Un secondo relè può essere attivato, sempre dal telefono interno, per altri servizi.
In presenza dell’IP-PBX le chiamate dal citofono possono essere re-instradate verso un numero telefonico esterno, inclusi numeri cellulari.
Il dispositivo dispone di un ingresso da contatto esterno che può essere utilizzato come combinatore di allarme: quando viene chiuso, AA-15IP chiama un numero programmato e avvisa dell’evento con un messaggio vocale personalizzabile.
Se non è presente un centralino si ottengono le funzionalità di base (comunicazione e azionamento relè di apertura cancello) collegando un normale telefono IP-SIP e programmando AA-15IP in modalità P2P (Peer-to-Peer).
E’ possibile collegare AA-15IP sia all’alimentatore centrale del sistema citofonico che direttamente alla postazione interna (citofono a parete) del singolo utente.
AA-15IP integra un alimentatore PoE e può quindi essere alimentato sullo stesso cavo LAN cat5/6 se proveniente da uno switch PoE. In alternativa è disponibile un ingresso per alimentatore esterno a 230Vca (Opzionale).
Le dimensioni di soli 76,5x62xH32,5mm (connettori esclusi) sono estremamente contenute ed il sistema può essere fissato a parete o su barra DIN.
In presenza dell’IP-PBX le chiamate dal citofono possono essere re-instradate verso un numero telefonico esterno, inclusi numeri cellulari.
Il dispositivo dispone di un ingresso da contatto esterno che può essere utilizzato come combinatore di allarme: quando viene chiuso, AA-15IP chiama un numero programmato e avvisa dell’evento con un messaggio vocale personalizzabile.
Se non è presente un centralino si ottengono le funzionalità di base (comunicazione e azionamento relè di apertura cancello) collegando un normale telefono IP-SIP e programmando AA-15IP in modalità P2P (Peer-to-Peer).
E’ possibile collegare AA-15IP sia all’alimentatore centrale del sistema citofonico che direttamente alla postazione interna (citofono a parete) del singolo utente.
AA-15IP integra un alimentatore PoE e può quindi essere alimentato sullo stesso cavo LAN cat5/6 se proveniente da uno switch PoE. In alternativa è disponibile un ingresso per alimentatore esterno a 230Vca (Opzionale).
Le dimensioni di soli 76,5x62xH32,5mm (connettori esclusi) sono estremamente contenute ed il sistema può essere fissato a parete o su barra DIN.
Benefici
Collegabile con tutti i modelli di citofoni in commercio a 4 e 8 fili, montaggio a parete o barra DIN
1 relè apriporta e 1 relè ausiliario
Fino a 2 numeri di interno configurabili (in caso di mancata risposta sul primo numero)
3 numeri alternativi programmabili secondo gli orari di giorno/notte/intervallo
Relè: impulsi di apertura e durata chiusura contatto configurabili
LED di visualizzazione dell’attività
Semplice programmazione via Web browser
Compatibile con le più diffuse marche di IP-PBX
Specifiche
LAN, protocollo | TCP/IP Network 100BaseTx, SIP 2.0 |
Grado di protezione | IP20 |
Alimentazione | PoE, Injector PoE o alimentatore esterno |
PoE | 802.3af classe 0 12,95W |
Alimentatore esterno (Opz.) | 230Vac/12-Vdc-1A |
Consumo | 500mA |
Tecnologia | processore IMX25 400MHz |
Memoria | 256MB Ram, Micro-SD Flash 8GB |
Portata contatti dei 3 relè interni | max 30Vdc – 1,5A |
Materiale del contenitore | ABS |
Temperatura di funzionamento | da -20° a +55°C |
Temperatura di stoccaggio | da -20° a +65°C |
Umidità | fino a 90% |
Installazione | da tavolo, da parete, su barra standard DIN |
Amplificatore Audio | 2W Classe “D” |
Collegamento | SIP Server (IPPBX) o P2P (Peer To Peer) |
Comunicazione audio | Bidirezionale |
Ingressi da comandi esterni | 1 (Allarme) |
Tipo di comando | contatto senza tensione, transistor O.C. |
Segnalazioni visive | Led chiamata attiva, relè azionati |
Programmazione | pratica interfaccia web e password |
Regolazioni | trimmer regolazione del volume in ricezione |
Montaggio | da parete con accessorio fornito, su barra DIN |
Contenitore | ABS |
Dimensioni | 76,5x62x32,5mm |
Peso | 150gr |
Garanzia | 2 anni |
Compatibilità | CE, ROHS |

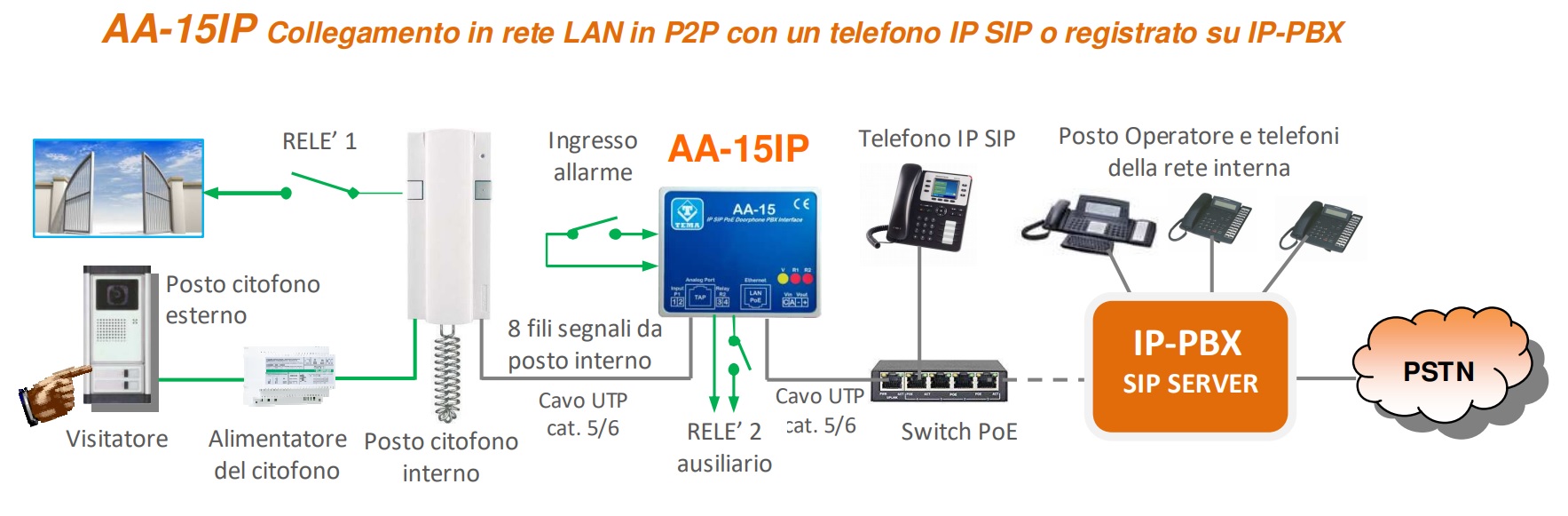

Applicazione

Alla pressione del pulsante da parte del visitatore AA-15IP genera una chiamata SIP verso un numero di interno mettendo in comunicazione il visitatore con l’operatore che risponde, il quale ha la possibilità di azionare con un codice dal telefono il relè per l’apertura del cancello. La postazione interna del citofono resta in ogni caso operativa poiché AA-15IP è trasparente e lavora in modo parallelo.
I contatti del Relè 2 possono essere portati anch’essi alla postazione interna per consentire l’apertura di un secondo varco o per l’accensione di eventuali luci.
Entrambi i relè possono essere attivati non soltanto a seguito della chiamata dal citofono ma anche semplicemente chiamando AA-15IP al numero/indirizzo IP assegnato, attendere la risposta e con codici dalla tastiera del telefono attivarli.
In presenza dell’IP-PBX le chiamate dal citofono possono essere re-instradate verso numeri telefonici esterni, inclusi cellulari.
I contatti del Relè 2 possono essere portati anch’essi alla postazione interna per consentire l’apertura di un secondo varco o per l’accensione di eventuali luci.
Entrambi i relè possono essere attivati non soltanto a seguito della chiamata dal citofono ma anche semplicemente chiamando AA-15IP al numero/indirizzo IP assegnato, attendere la risposta e con codici dalla tastiera del telefono attivarli.
In presenza dell’IP-PBX le chiamate dal citofono possono essere re-instradate verso numeri telefonici esterni, inclusi cellulari.
NOTA: la qualità dell’audio ricevuto e trasmesso è strettamente dipendente dalla qualità dell’impianto citofonico, il dispositivo NON corregge
eventuali disturbi o bassa qualità dell’audio dell’impianto citofonico esistente ma trasferisce l’audio esattamente come lo riceve.
