Interfacce Citotelefoniche Analogiche
L’interfaccia citotelefonica AA-11RT consente di interfacciare qualunque citofono (a 4 o 5 fili) ad un derivato interno FXO del PBX per gestire il posto citofonico da un qualsiasi interno dell’impianto telefonico. Quando un visitatore preme il pulsante di chiamata del posto citofonico, AA-11RT genera una chiamata verso un numero di interno (fino a 3 interni programmabili) mettendo in comunicazione il visitatore con l’operatore. È possibile eseguire
ben 8 comandi operativi direttamente dall’apparecchio telefonico quali: impostazione dei numeri di interno da chiamare , attivazione della conversazione, apertura serratura elettrica del cancello/porta, accensione luci, ecc.
AA-11RT possiede il circuito di rilevamento tono di occupato per lo svincolo della chiamata. AA-11RT viene equipaggiato con 1 relè apriporta e con 2 relè ausiliari che possono essere impiegati per accendere, ad esempio, eventuali luci esterne o attivare altri dispositivi. La personalizzazione dei parametri di funzionamento del relè apriporta (numero di scatti configurabili), e dei relè ausiliari (modalità impulsiva o passo-passo) unitamente alla dimensioni ridotte rendono l’interfaccia AA-11RT un valido e flessibile apparecchio per diverse esigenze di automazione dell’ufficio.
Benefici
Collegabile con tutti i modelli di citofoni in commercio a 4 e 5 fili, montaggio su barra DIN
1 relè di potenza apriporta e 2 relè ausiliari (accensione luci esterne)
Fino a 3 numeri di interno configurabili (in caso di mancata risposta)
Numero impulsi di apertura e durata chiusura contatto configurabili (relè apriporta)
Modalità passo-passo e impulsiva configurabili (relè ausiliari)
Programmazione da un normale telefono con 9 comandi operativi
Memoria di programmazione permanente (anche in assenza di alimentazione)
Specifiche
| Alimentazione | 12Vdc/Vac (alimentatore opz. mod. T7012) |
| Assorbimento | 180 mA |
| Portata relè apriporta | 250VAC – 6A / 24VDC – 5A |
| Portata relè ausiliari | 120VAC – 1A / 24VDC – 1A |
| Tipo di montaggio | barra DIN |
| Interfaccia linea telefonica | doppino per connessione derivato interno del PBX |
| Impedenza, corrente di linea | 600 Ω, 20-40 mA con impegno |
| Temperatura di funzionamento | 0° C – 45° C |
| Umidità relativa | 95% non condensante |
| Dimensioni | L52 x H90 x P60 mm |
| Peso | 180 g |

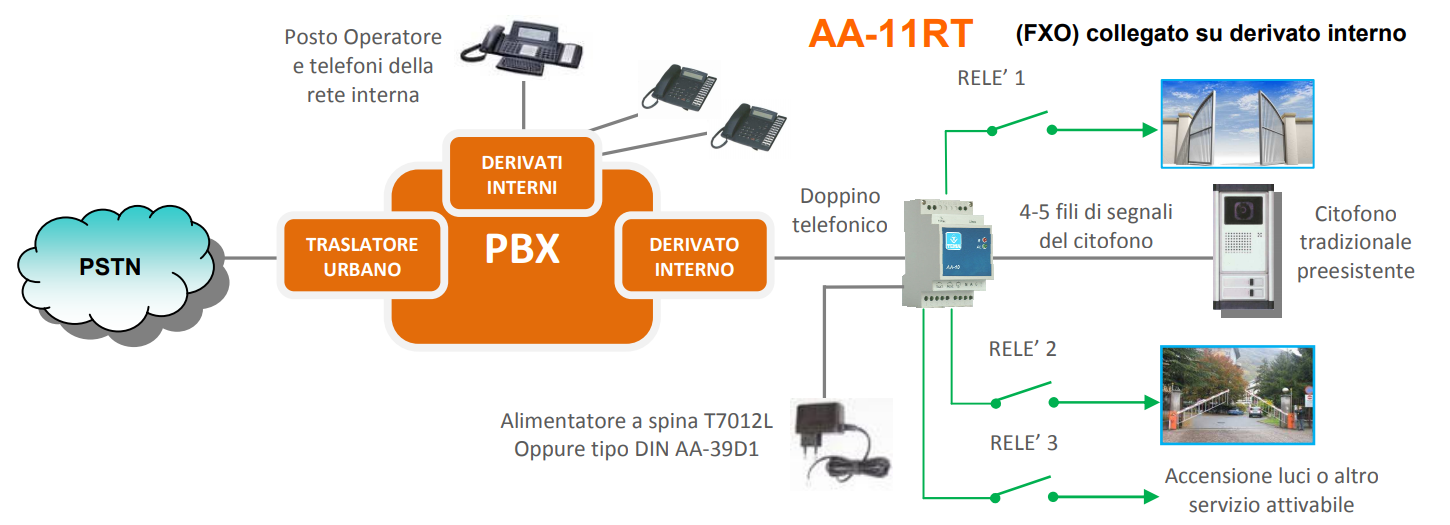

Applicazione
Accessori
Alimentatore Lineare esterno 220Vac/12Vcc 0,5A autoprotetto CE
AA-39D1A
Alimentatore Switching barra DIN 250Vac/15Vdc (13,2-16,8Vdc) 1,00A 15W autoprotetto CE
AA-36
Relè Attuatore di potenza protetto per barra DIN 250Vac/16A/4KVA (30Vdc-16A)
Download
| Data | File | Dimensione |
| 01/2016 | Depliant | 552 KB |
| 22/09/2015 | Manuale | 351 KB |
| 06/02/2014 | Nota applicativa | 1,52 MB |
