Interfacce Citotelefoniche Analogiche

L’interfaccia citotelefonica AA-10 consente di interfacciare qualunque citofono tradizionale esistente (a 4 o 5 fili) ad un ingresso di linea urbana FXS del centralino (PBX) allo scopo di gestire il posto citofonico da un qualsiasi interno dell’impianto telefonico. In pratica, quando un visitatore preme il pulsante-chiamata del posto citofonico, AA-10 genera una chiamata al PBX che poi la trasmette al posto operatore o ai telefoni abilitati. È possibile eseguire ben 8 comandi operativi direttamente dall’interno quali: attivazione della  conversazione, apertura serratura elettrica del cancello o della porta, accensione delle luci, ecc.


AA-10 viene equipaggiato con 1 relè apriporta e con 2 relè ausiliari che possono essere impiegati per accendere, ad esempio, eventuali luci esterne o attivare altri dispositivi. La personalizzazione dei parametri di funzionamento del relè apriporta (numero di scatti configurabili) e dei relè ausiliari (modalità impulsiva o passopasso) unitamente alle dimensioni ridotte rendono l’interfaccia AA-10 un valido e flessibile apparecchio per diverse esigenze di automazione dell’ufficio.

Benefici

Collegabile con tutti i modelli di citofoni in commercio a 4 e 5 fili, montaggio su barra DIN

1 relè di potenza apriporta e 2 relè ausiliari (accensione luci esterne)

Numero impulsi di apertura e durata chiusura contatto configurabili (relè apriporta)

Modalità passo-passo e impulsiva configurabili (relè ausiliari)

Programmazione da un normale telefono con 8 comandi operativi

Memoria di programmazione permanente (anche in assenza di alimentazione)

Specifiche

Alimentazione 12Vdc/Vac (alimentatore opz. mod. T7012)
Assorbimento 180 mA
Portata relè apriporta 250VAC – 6A / 24VDC – 5A
Portata relè ausiliari 120VAC – 1A / 24VDC – 1A
Tipo di montaggio barra DIN
Interfaccia linea telefonica doppino per traslatore urbano del PBX
Impedenza, tensione, corrente di linea 600 Ω, 48 VDC a riposo, 25mA max. in impegno
Resistenza max loop di linea 800 Ω
Generatore segnale chiamata (ring) 65 VRMS, 25Hz a vuoto, 40 VRMS, 25Hz su 3 REN (400 Ω)
Temperatura di funzionamento 0° C – 45° C
Umidità relativa 95% non condensante
Dimensioni L52 x H90 x P60 mm
Peso 180 g

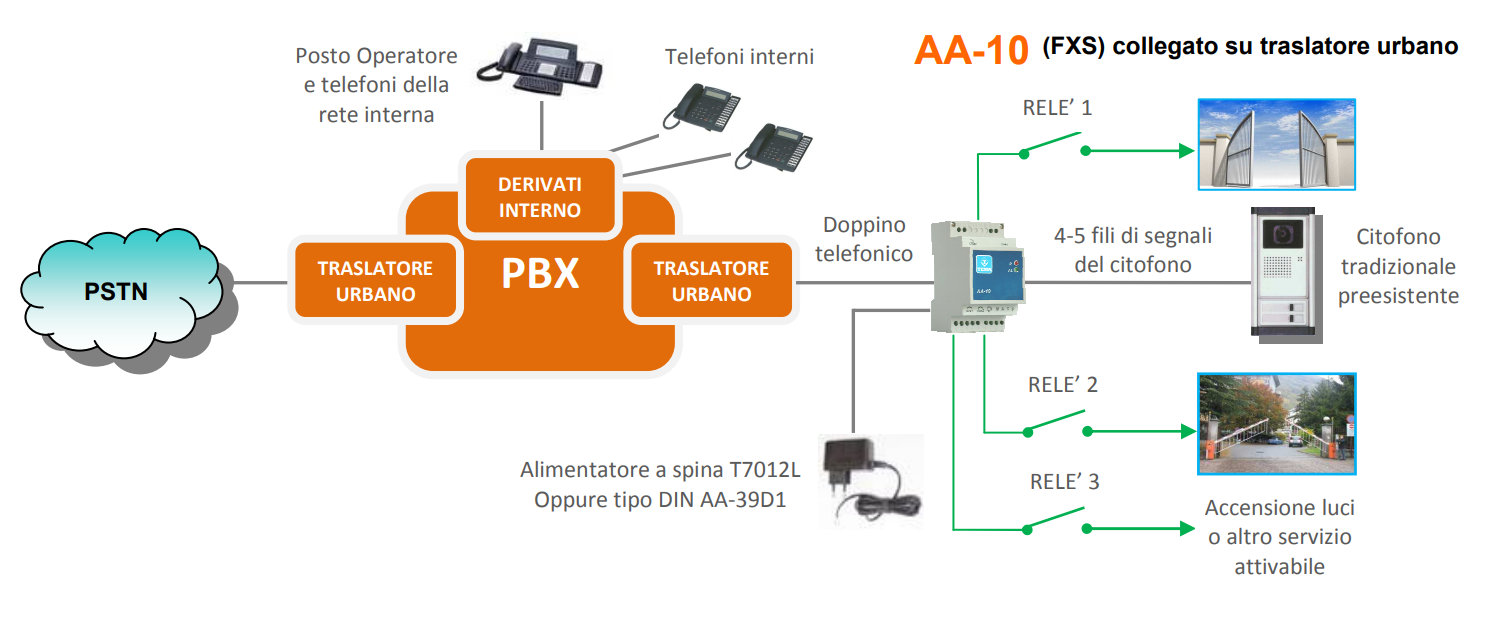

Applicazione

Accessori

T7012L
Alimentatore Lineare esterno 220Vac/12Vcc 0,5A autoprotetto CE

AA-39D1A

Alimentatore Switching barra DIN 250Vac/15Vdc (13,2-16,8Vdc) 1,00A 15W autoprotetto CE

AA-36

Relè Attuatore di potenza protetto per barra DIN 250Vac/16A/4KVA (30Vdc-16A)

Download

Data File Dimensione
01/2016 Depliant 552 KB
05/2016 Manuale 138 KB
06/02/2014 Nota applicativa 1,52 MB
