Intercom-Citotelefono Audio Analogico
AA-506 gestisce un accesso, esterno o interno, attraverso un collegamento di linea analogica derivato interno del PBX.
Benefici
● Lettore di prossimità RFID integrato per Smart Card o Tag
● Viva voce a mani libere, audio di elevata qualità
● Montaggio da parete, nessuna opera muraria necessaria
● 4 Pulsanti + Tastiera in metallo antivandalo integrata
● Programmazione da remoto con toni DTMF con semplice
chiamata telefonica
Applicazioni, Target
● Aziende, Uffici, Stabilimenti, Industrie, Ospedali, Scuole
● Magazzini, Garage, Supermarket, Parcheggi, Barriere
● Controllo accessi e sistemi di avviso ed emergenza
● Stazioni ferroviarie, Aeroporti, Porti
Panoramica
Costruzione
Alluminio satinato dal design moderno e raffinato, resistente agli agenti atmosferici con riscaldamento interno anti-umidità. Le schede elettroniche sono protette con vernice di tipo “Conformal Coating” antiumidità e polvere. Le viti frontali in acciaio a speciale impronta Antimanomissione garantiscono un’elevata sicurezza.
Programmazione
La programmazione avviene chiamando il Citotelefono e operando con toni DTMF in modo semplice e ampiamente documentato per tutti i parametri configurabili. Il Kit T1X-PROKIT2 ed il software AAWIN (opzionali) consentono la teleprogrammazione di AA-506 tramite PC (utile in caso di installazione di più dispositivi).
Installazione, comandi, ingressi
Montaggio a parete con protezione antipioggia in Alluminio (opzionale). Sono integrati 2 relè di comando per apriporta, barriere, accensione luci o altri azionamenti e servizi.
Flessibilità, lettore RFID incorporato
Il sistema nasce con 4 pulsanti per 4 chiamate a numeri diversi ed è dotato sia di tastiera in metallo antivandalo che di lettore di prossimità RFID per Smart Card o Tag.
Messaggi vocali preregistrati
AA-506 può essere dotato di messaggi preregistrati per avvisi vocali verso il visitatore e/o l’operatore interno (Opzione). Funzione Auto risposta con tempo programmabile.
Amplificazione Audio
Per esigenze di sonorizzazione acustica in ambienti estesi sono disponibili altoparlanti e amplificatori da 30W realizzati in moduli per barra DIN serie AD300.
Alimentazione
Le versioni analogiche hanno la caratteristica di non necessitare dell’alimentatore a 220V per la conversazione poiché si alimentano direttamente dalla linea telefonica del PBX analogico ad essi collegata, l’alimentatore opzionale sarà necessario per attivare i relè interni al fine di azionare una elettroserratura o i circuiti di riscaldamento interni.
Specifiche
| Pulsanti di chiamata | 4 pulsanti in alluminio + tastiera |
| Grado di protezione | IP54 (sistema correttamente installato) |
| Chiusura | 2 viti in acciaio antieffrazione |
| Portacartellino | retroilluminato a Led |
| Circuito di riscaldamento | elettronico, interno |
| Modalità operative | Giorno/Notte |
| Speed Dial | fino a 800 numeri |
| Durata messaggi registrati | 16sec std (16 minuti opzione) |
| Audio | 1,3W + altro altoparlante esterno 1,3W-8 Ohm |
| Autorisposta | tempo programmabile |
| Disconnessione linea | con tono di svincolo |
| Comunicazione | Viva voce a mani libere |
| Alimentazione (solo comunicazione) | da linea telefonica |
| Alimentatore esterno (Opz.) | AA-39AL 220Vac/12Vac-1,5A |
| Assorbimento | max 1,4A |
| Tensione di linea telefonica | 24-72 vdc |
| Tensione di chiamata (Ring) | da 20V a 120Vrms |
| Composizione cifre | DTMF e impulsi |
| Larghezza di banda audio | 300 – 3400Hz |
| Pressione acustica audio | 89dB (1KHz a 1 metro) |
| Microfono | omnidirezionale elettrete per max distanza 8 mt |
| Segnalazioni | Led frontale e toni |
| Programmazione | toni DTMF con password |
| Portata dei 2 relè interni apriporta | max 30Vdc – 1,5A |
| Materiale del contenitore | alluminio satinato con inserti Abs |
| Temperatura di funzionamento | da -20° a +55°C |
| Temperatura di stoccaggio | da -20° a +65°C |
| Umidità | fino a 95% non condensante |
| Installazione | da parete |
| Dimensioni esterne | L101xH293xP45mm |
| Peso | 720 gr |

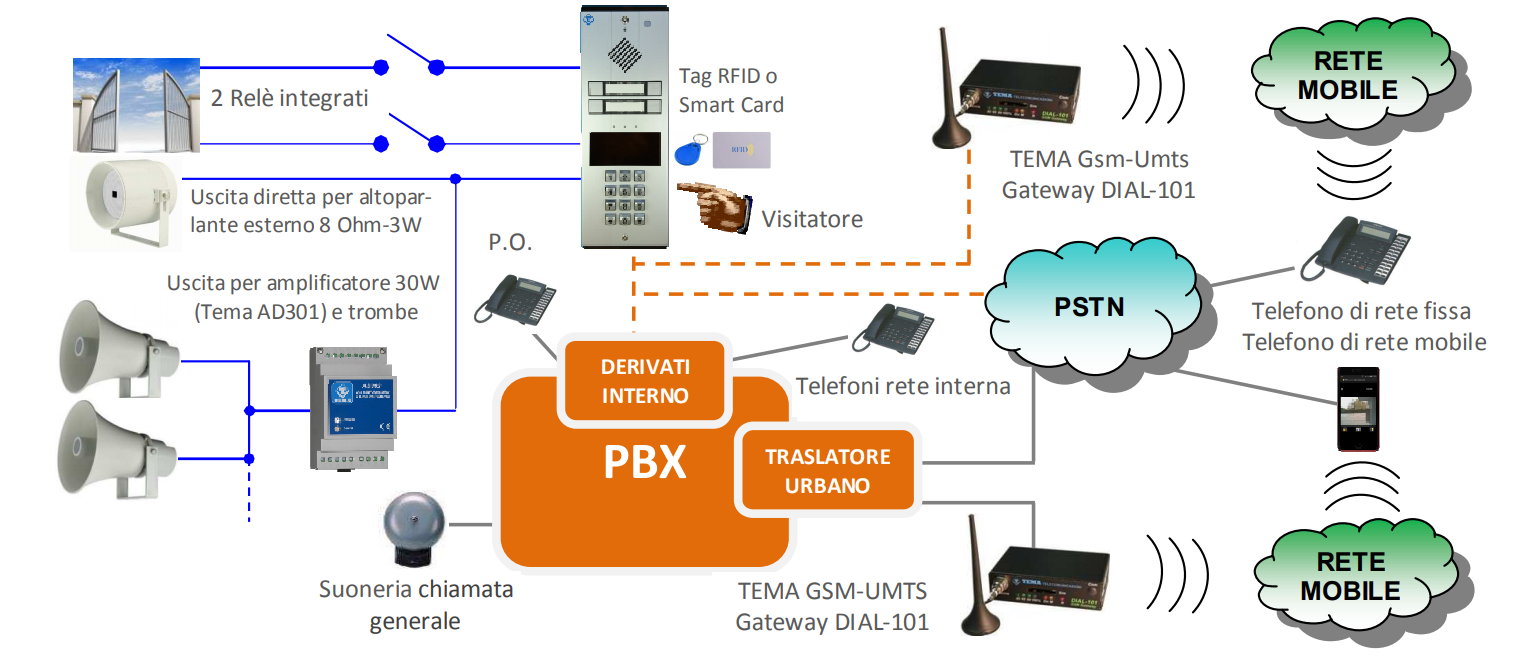

Applicazione
Accessori
Alimentatore 220Vac/12Vac-1,5A
Alimentatore 220Vac/2x12Vac-15VA in contenitore barra DIN
Protezione antipioggia in Alluminio
Istruzioni
Opzione messaggi vocali audio 16m
AA-519-T6 Protezione antipioggia in Alluminio per AA-546, AA-506
AA-509/.. Chiusure in ABS disponibili nei colori Grigio, Nero, Rosso, Giallo
Accessori
Download
| Data | File | Dimensione |
| 10/2016 | Depliant | 490 KB |
| 18/10/2016 | Manuale | 2.38 MB |
| 10/2016 | Depliant AA-504WIN | 201 KB |
| 28/06/2016 | Manuale AA-504WIN | 808 KB |
| 20/05/2014 | Manuale AA-509 Kit Colore | 277 KB |
| 29/07/2016 | Istruzioni di montaggio AA-519-T6 Protezione antipioggia in Alluminio | 91.4 KB |
