Intercom-Citotelefono Audio Analogico

AA-504 gestisce un accesso, esterno o interno, attraverso un collegamento di linea analogica derivato interno del PBX.

Benefici

● Connessione ad un derivato interno BCA del PBX
● Viva voce a mani libere, audio di elevata qualità
● Montaggio da parete, nessuna opera muraria necessaria
● Ampliabile fino a 12 pulsanti o con tastiera
● Programmazione da remoto con toni DTMF con semplice chiamata telefonica

Applicazioni, Target

● Aziende, Uffici, Stabilimenti, Industrie, Ospedali, Scuole
● Magazzini, Garage, Supermarket, Parcheggi, Barriere
● Controllo accessi e sistemi di avviso ed emergenza
● Stazioni ferroviarie, Aeroporti, Porti

Possibilità di teleprogrammazione remota da PC con kit hardware
T1X-PROKIT2 e software AA-504WIN

Depliant | Manuale

Panoramica

Costruzione

Alluminio satinato dal design moderno e raffinato, resistente agli agenti atmosferici con riscaldamento interno anti-umidità. Le schede elettroniche sono protette con vernice di tipo “Conformal Coating” antiumidità e polvere. Le viti frontali in acciaio a speciale impronta Antimanomissione garantiscono un’elevata sicurezza.

Programmazione

La programmazione avviene chiamando il Citotelefono e operando con toni DTMF in modo semplice e ampiamente documentato per tutti i parametri configurabili. Il Kit T1X-PROKIT2 ed il software AAWIN (opzionali) consentono la teleprogrammazione di AA-504 tramite PC (utile in caso di installazione di più dispositivi o per programmare i contatti Speed Dial, fino a max 800).

Installazione, comandi, ingressi

Montaggio a parete senza necessità di opere murarie per l’incasso. Sono integrati 2 relè di comando per apriporta, barriere, accensione luci o altri azionamenti e servizi.

Flessibilità, ampliamento

Il sistema base nasce con 4 pulsanti per 4 chiamate a numeri diversi, il sistema è espandibile a 12 pulsanti o a un numero illimitato di utenti selezionati con modulo tastiera opzionale.

Messaggi vocali preregistrati

AA-504 può essere dotato di messaggi preregistrati per avvisi vocali verso il visitatore e/o l’operatore interno (Opzione). Funzione Auto risposta con tempo programmabile.

Amplificazione Audio

Le versioni “A” dei modelli (AA-504A, 504HA) hanno un amplificatore da 3W per ambienti molto rumorosi. Per esigenze di sonorizzazione acustica in ambienti estesi sono disponibili altoparlanti e amplificatori da 30W realizzati in moduli per barra DIN serie AD300.

Alimentazione e Relè elettronici a stato solido

AA-504 non necessita dell’alimentatore a 220V per la conversazione poiché si alimenta direttamente dalla linea telefonica del PBX analogico ad esso collegata, l’alimentatore opzionale sarà necessario per attivare i relè interni al fine di azionare una elettroserratura o i circuiti di riscaldamento interni. La versione “H” (AA-504H) è equipaggiata di relè a stato solido e non necessita di alimentatore anche nel caso si debba pilotare un carico esterno. La versione “HA” (AA504HA) è equipaggiata di amplificatore audio aggiuntivo da 3W e relè elettronici, necessita di alimentatore esterno.

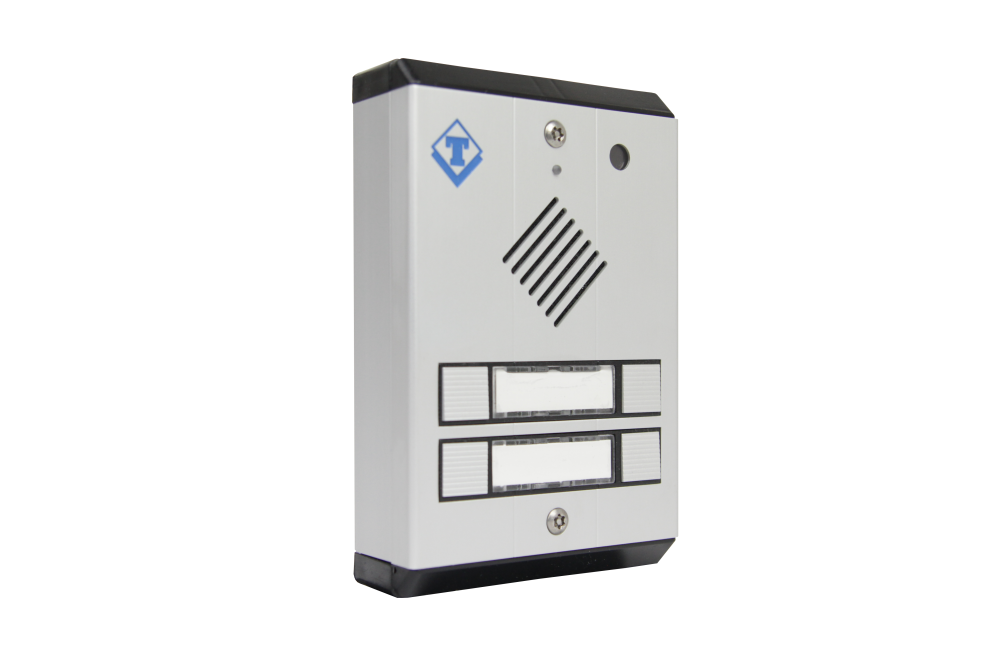

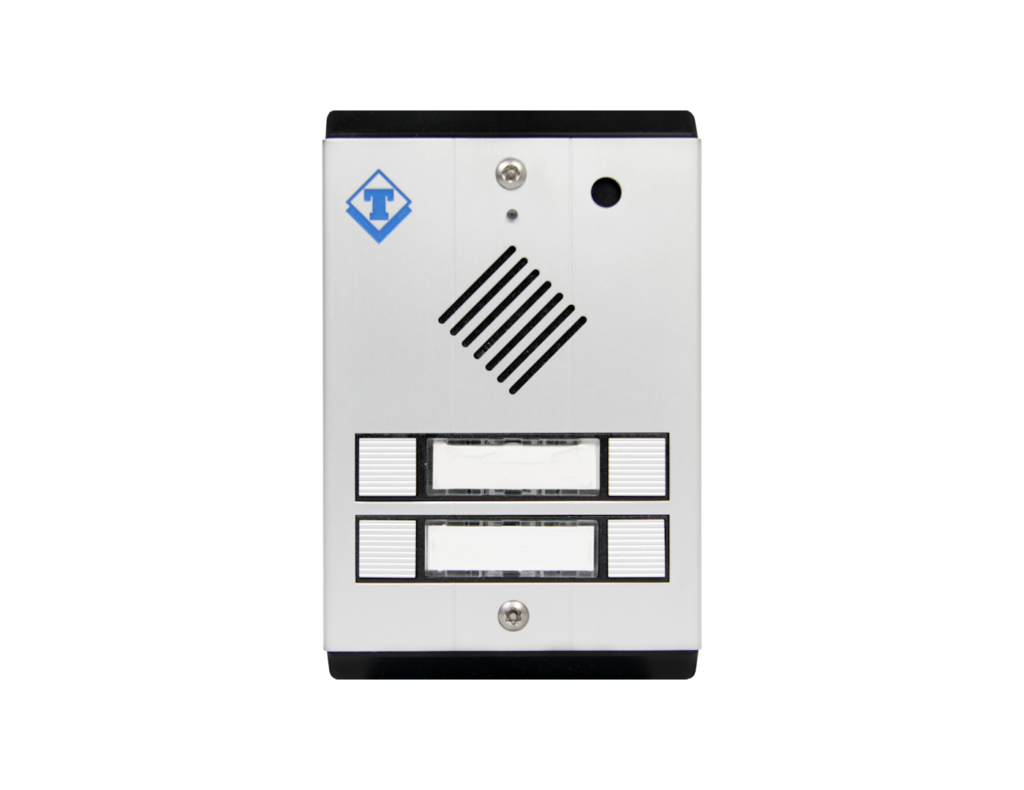

aa540 doorphone citotelefono videocitofono a 2 pulsanti

Specifiche

Pulsanti di chiamata 4 pulsanti in alluminio
Grado di protezione IP54 (sistema correttamente installato)
Chiusura 2 viti in acciaio antieffrazione
Portacartellino retroilluminato a Led
Circuito di riscaldamento elettronico, interno
Modalità operative Giorno/Notte
Speed Dial fino a 800 numeri
Durata messaggi registrati 16sec std (16 minuti opzione)
Audio 1,3W + altro altoparlante esterno 1,3W-8 Ohm
Autorisposta tempo programmabile
Disconnessione linea con tono di svincolo
Comunicazione Viva voce a mani libere
Alimentazione (solo comunicazione) da linea telefonica
Alimentatore esterno (Opz.) AA-39AL 220Vac/12Vac-1,5A
Assorbimento max 1,0A
Tensione di linea telefonica 24-72 vdc
Tensione di chiamata (Ring) da 20V a 120Vrms
Composizione cifre DTMF e impulsi
Larghezza di banda audio 300 – 3400Hz
Pressione acustica audio  89dB (1KHz a 1 metro)
Microfono omnidirezionale elettrete per max distanza 8 mt
Segnalazioni Led frontale e toni
Programmazione toni DTMF con password
Portata dei 2 relè interni apriporta max 30Vdc – 1,5A
Materiale del contenitore alluminio satinato con inserti Abs
Temperatura di funzionamento da -20° a +55°C
Temperatura di stoccaggio da -20° a +65°C
Umidità fino a 95% non condensante
Installazione da parete
Dimensioni esterne L100xH156xP45mm
Peso 390 gr

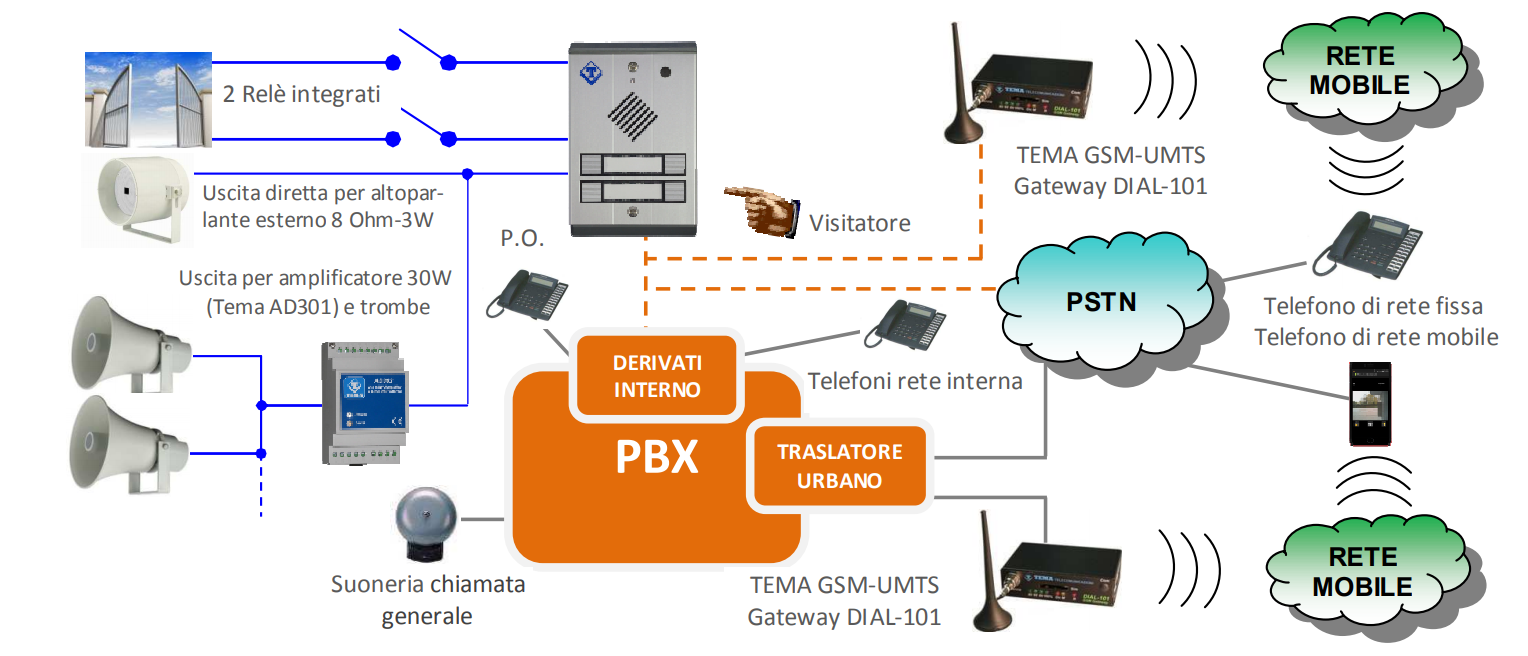

Applicazione

Versioni

AA-504
Versione standard con relè elettromeccanici

AA-504A
Versione amplificata per ambienti rumorosi

AA-504H
Versione relè a stato solido semiconduttore

AA-504HA
Versione amplificata e relè a stato solido

Accessori

AA-506P
Pulsantiera aggiuntiva 8 pulsanti
AA-506KA
Tastiera in plastica
AA-506KC
Tastiera antivandalo con tasti luminosi
AA-506R
Modulo indice
AA-39AL
Alimentatore 220Vac/12Vac-1,5A
AA-39AL1
Alimentatore 220Vac/2x12Vac-15VA in contenitore barra DIN
AA-38
Protezione antipioggia in Plexiglass
Istruzioni
AA-519-T1
Protezione antipioggia in Alluminio
Istruzioni
AA-509/..
Chiusure in ABS disponibili nei colori Grigio, Nero, Rosso, Giallo
Istruzioni
AA-595
Opzione messaggi vocali audio 16m

AA-519-T1 Protezione antipioggia in Alluminio per AA-542, AA-540, AA-506P, AA-506Kx, AA-506R

AA-38 Protezione antipioggia con tettuccio in Plexiglass

AA-509/.. Chiusure in ABS disponibili nei colori Grigio, Nero, Rosso, Giallo
