Ripetitori di chiamata SIP

AD639R-FRONT-MIN
AD639R-FT-FRONT-MIN
AD639R-LA-FRONT-MIN
AD639R-FR-FRONT-MIN

Il diffusore IP-SIP AD639SR, in contenitore con protezione IP56, fa parte di una serie di diffusori TEMA da collegare in una rete LAN standard ed è particolarmente indicato come ripetitore SIP delle chiamate telefoniche entranti fuori orario.
Di notevole potenza sonora regolabile, il dispositivo si attiva all’arrivo di una chiamata entrante ed emette toni o file audio
preregistrati nella sua memoria facilmente sostituibili, secondo la necessità, via web browser. Con il sistema vengono forniti diversi file di suonerie e avvisi caricabili da remoto.


AD639SR è dotato di un ingresso ausiliario per un comando esterno, ad esempio il campanello d’ingresso, per segnalare il visitatore con un suono diverso da quello della chiamata telefonica. Integra inoltre 2 relè programmabili per attivare segnalatori luminosi esterni o attivare altri dispositivi.


Il sistema può essere equipaggiato di un segnalatore luminoso a LED multicolori per aggiungere una segnalazione ottica al suono acustico. In alternativa sono disponibili diversi dispositivi ottici, inclusi segnalatori Flash allo Xeno, direttamente pilotabili dal dispositivo AD639SR.


L’installazione consiste semplicemente nel collegare AD639SR in rete LAN e registrarlo su un IP-PBX nel gruppo “Notte”.
L’alimentazione può essere fornita sullo stesso cavo di rete UTP da uno switch PoE, oppure da un alimentatore esterno 230Vca a catalogo Tema, in questo caso la potenza sonora sarà maggiore.


Integrazione nei sistemi telefonici VoIP SIP
AD639SR si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP e con funzionalità Peer to peer.

 Applicazioni, Target

  • Aziende, Uffici, Stabilimenti, Capannoni, Industria
  • Magazzini, Garage, Supermarket, Parcheggi
  • Sistemi di allarme e di avviso, Videosorveglianza
  • Ospedali, Scuole, Ferrovie, Aeroporti, Porti

 Fornitura

  • 1 Ripetitore di chiamata SIP AD639SR
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa

Panoramica

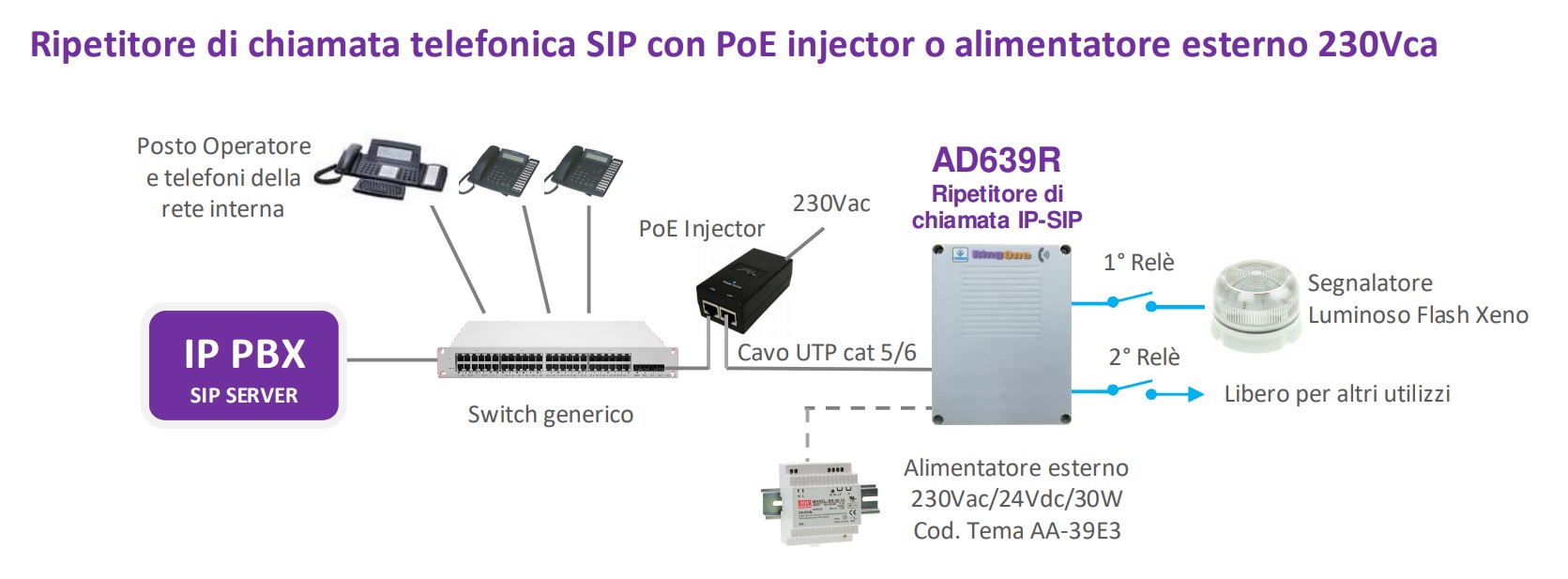

Funzionamento come ripetitore SIP

Una volta collegato AD639SR nella rete LAN e registrato nel IPPBX in un gruppo di numeri per la ripetizione delle chiamate entranti o fuori orario, il dispositivo emette ad alto volume un suono (un messaggio o qualunque file audio compatibile) contenuto nella sua memoria e, contemporaneamente, attivare un segnalatore luminoso a LED o FLASH, se previsto.
Un secondo relè, anch’esso attivabile dalla presenza di una chiamata SIP, può essere utilizzato per altri azionamenti esterni, ad esempio, attivare un altro riproduttore sonoro in locali o aree diverse. Il ciclo si interrompe alla cessazione della chiamata o per la risposta di un operatore, salvo riprendere per una nuova chiamata in arrivo.

Numerosi file audio di suoni forniti a corredo

Nella fornitura sono compresi una varietà di suoni e suonerie già pronti nel formato compatibile con AD639SR e con caratteristiche diverse secondo le esigenze, che spaziano dal classico “Ring” del telefono tradizionale, a suoni tipo sirena fino a suoni simili alle moderne suonerie di avviso.
La sostituzione del file audio della suoneria è estremamente semplice e veloce grazie al Web server integrato in AD639SR.
L’utente può anche registrare un suono di suo gradimento, nel formato audio compatibile con AD639SR (8KHz-16bitmono) e trasferirlo nella memoria con un qualunque web browser (MS Explorer, Edge, Chrome, Firefox, ecc.)

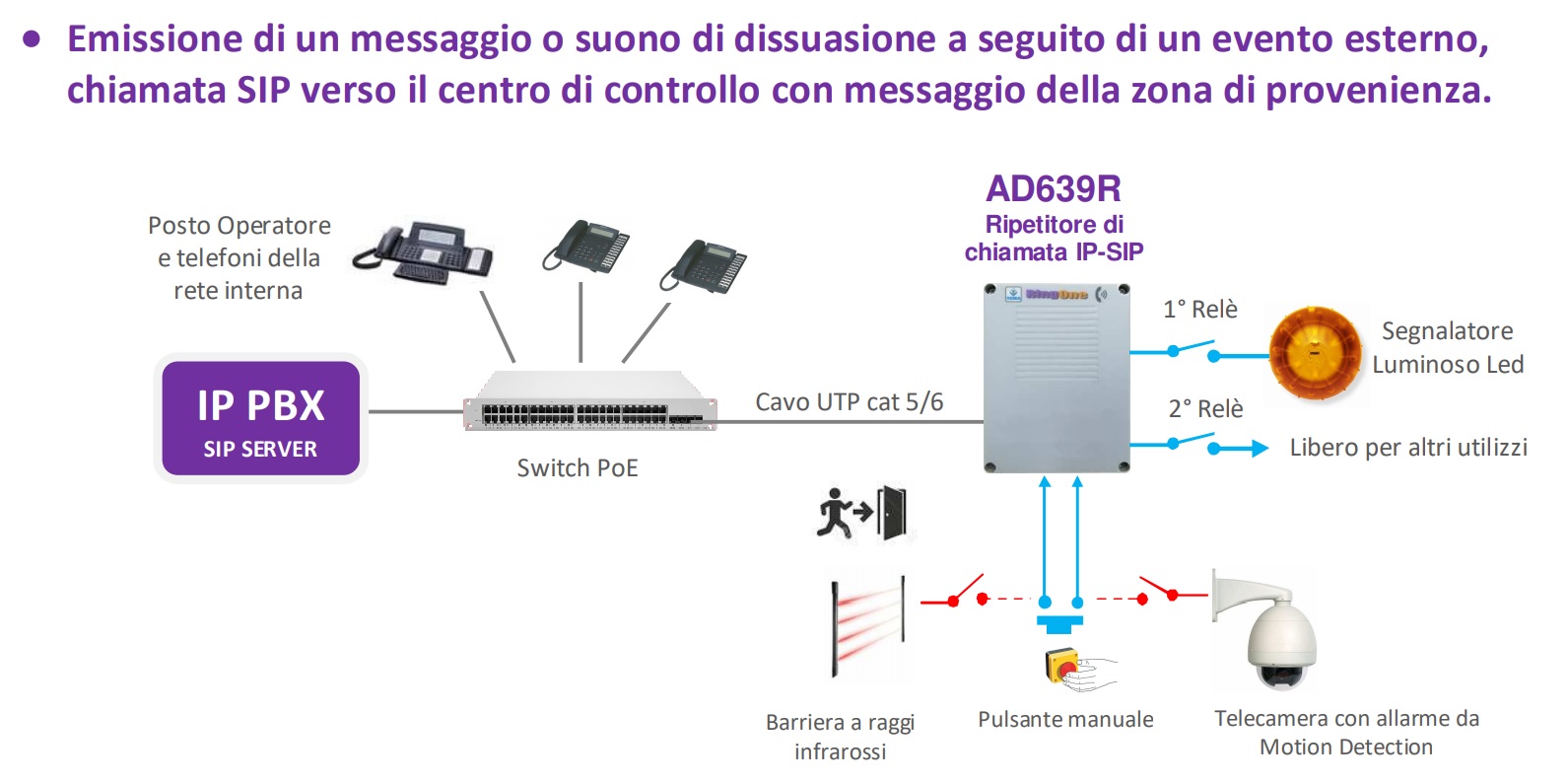

Segnalatore di Allarme con avviso telefonico

AD639SR può essere attivato anche da un segnale esterno essendo munito di un apposito ingresso al quale può essere collegato un contatto di allarme, un sensore o un pulsante. In questo caso verrà emesso un messaggio o suono (diverso) al termine del quale AD639SR può chiamare un numero in P2P (Peer to Peer) e informare un operatore con un messaggio preregistrato dell’evento occorso.

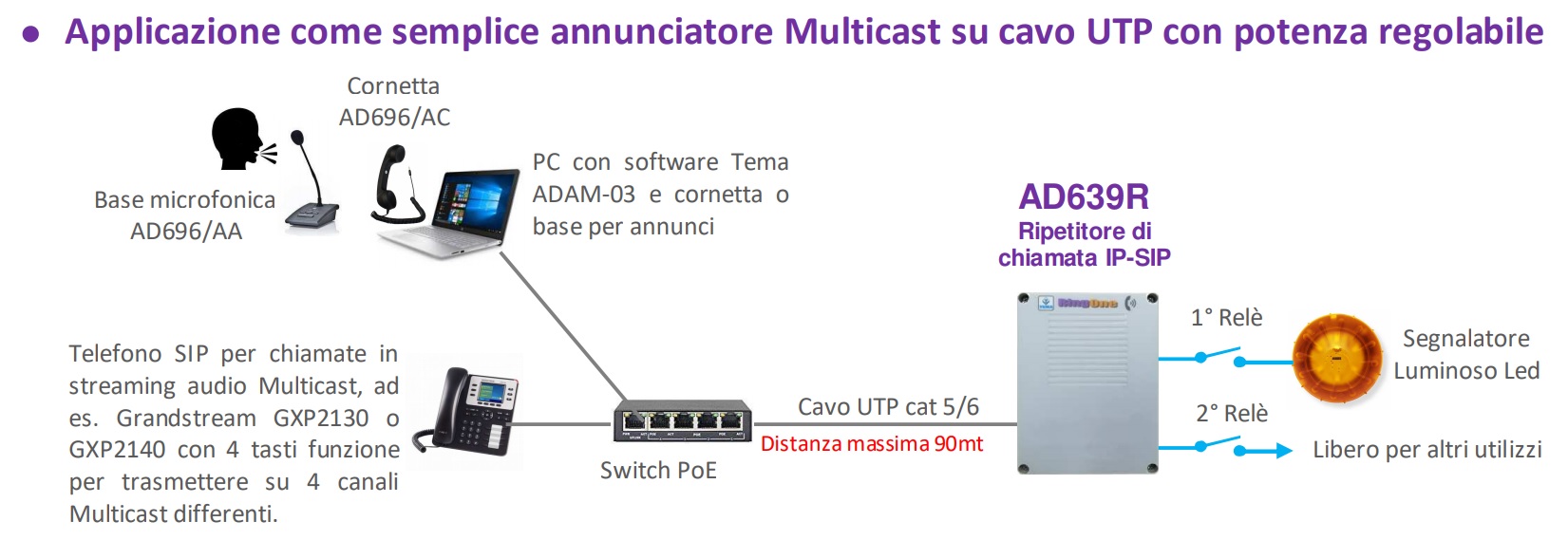

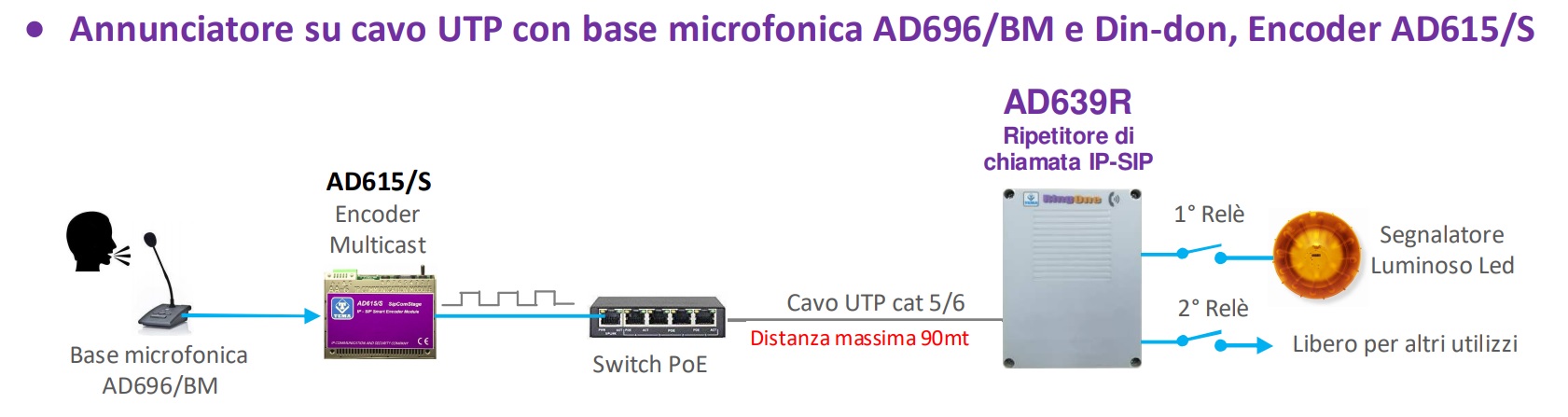

Annunciatore

AD639SR è contemporaneamente utilizzabile come annunciatore per ricevere l’audio proveniente da un microfono in rete o da un telefono SIP dotato della funzione Multicast, che verrà riprodotto sull’altoparlante. Il sistema è compatibile con il software Tema ADAM per il lancio di annunci e/o file in canali Multicast.

Specifiche

LAN, protocollo TCP/IP Network 10/100BaseTx, SIP 2.0
Grado di protezione/resistenza urti IP56/IK08
Alimentazione PoE, Injector PoE o alimentatore esterno
PoE 802.3af classe 0 12,95W
Alimentatore esterno (Opz.) 230Vac/12-24Vdc-1-2A
Sicurezza accesso attraverso password, Log attività
Ingressi da comandi di allarme esterni 1
Portata contatti dei 2 relè interni max 30Vdc – 1,5A
Contenitore Tecnopolimero Halogen free EN60754-2
Temperatura di funzionamento da -25° a +60°C
Temperatura di stoccaggio da -25° a +65°C
Umidità fino a 100%
Dimensioni 119x159x70mm
Peso 1,8 Kg
Amplificatore Audio 40W (Alim.Est.) Classe “D” (10W PoE)
Larghezza di banda 350 – 6.000Hz
Pressione acustica (SPL) 100 dB (1KHz/1 metro)
N. Messaggi/Suoni 1 preregistrato nella memoria SD
Segnalazioni visive Led chiamata attiva
Segnalatori opzionali Led, Flash Xeno, Led multicolore
Programmazione pratica interfaccia web e password
Tecnologia processore IMX25 400MHz
Memoria 256MB Ram, Micro-SD Flash 2GB
Collegamento SIP Server (IPPBX) o P2P (Peer To Peer)
Installazione a parete, orientabile con access. (Opzione)
Origine interamente sviluppato e costruito in italia
Garanzia 2 anni, possibilità di estensione (Opzione)
Compatibilità CE, ROHS

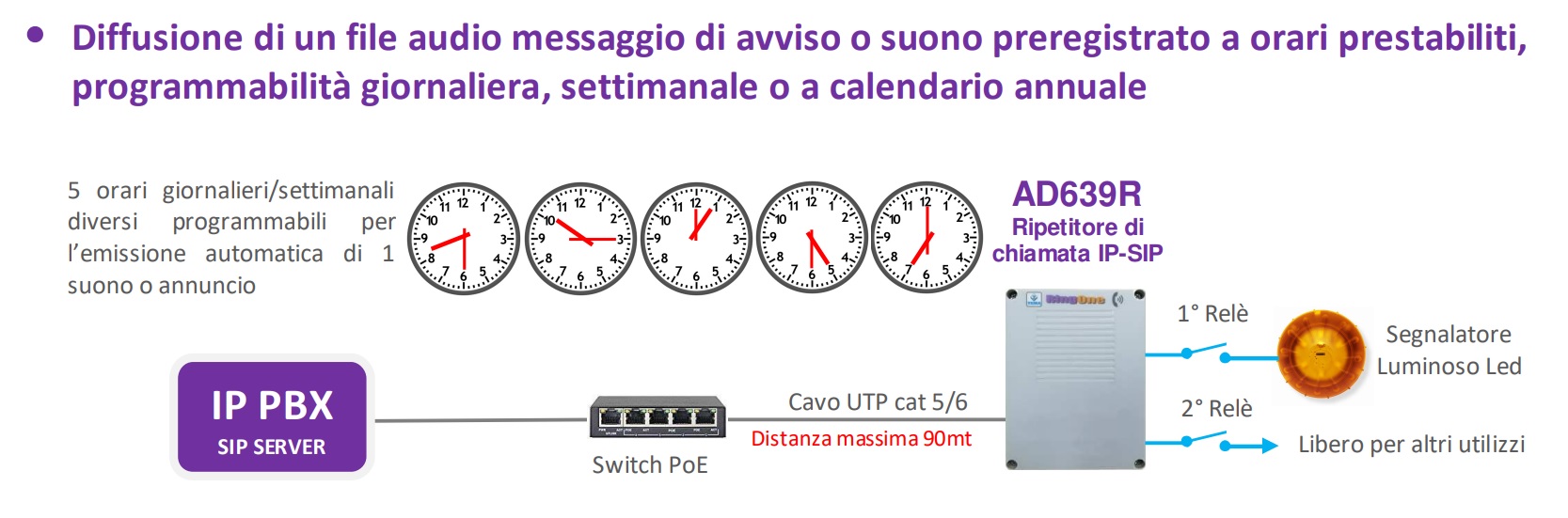

Applicazioni

Altri servizi in aggiunta alla funzione di base

Versioni

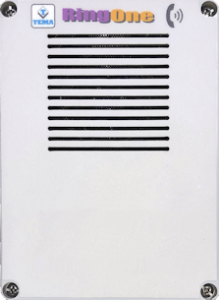

AD639SR
Senza lampeggiante

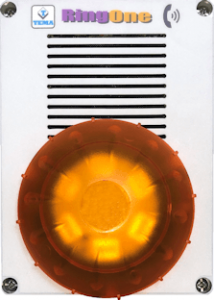

AD639SR/LA
Con lampeggiante a LED arancio

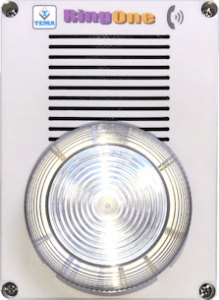

AD639SR/FT
Con lampeggiante FLASH allo Xeno trasparente

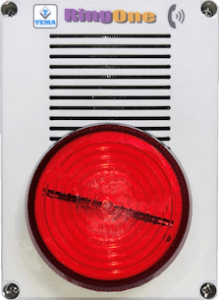

AD639SR/FR
Con lampeggiante FLASH allo Xeno rosso

Accessori

AA-39P4
Injector PoE 230Vac/ 48Vdc-12,95W
AA-39E3
Alimentatore DIN 230Vca/24Vdc-1,5A
AD699-L10A-TRASP
AD699/L10A
Lampeggiante LED arancio montaggio esterno
AD699-X10B
AD699/X10B
Lampeggiante FLASH allo Xeno trasparente, montaggio esterno
AD699-X20R
AD699/X20R
Lampeggiante FLASH allo Xeno rosso, montaggio esterno
AD699-RT-UNITE
AD699/RT
Supporto orientabile in orizzontale e verticale grigio portata 5Kg
ADAM
Controllo e gestione centralizzata del tuo impianto di comunicazione e sicurezza Audio IP-SIP TEMA
APP per Smartphone
iOS, Android, Windows

AA-39P4

Injector PoE 230Vac/ 48Vdc-12,95W

AA-39E3

Alimentatore DIN 230Vca/24Vdc-1,5A

AD699/L10A

Lampeggiante LED arancio montaggio esterno

AD699/X10B

Lampeggiante FLASH allo Xeno trasparente, montaggio esterno

AD699/X10R

Lampeggiante FLASH allo Xeno rosso, montaggio esterno

AD699/RT

Supporto orientabile in orizzontale e verticale grigio portata 5Kg

ADAM

Controllo e gestione centralizzata del tuo impianto di comunicazione e sicurezza Audio IP-SIP TEMA

APP per Smartphone

iOS, Android, Windows

Suonerie

RT037-Apt buzzer-8K-2s
RT010-ringstd2x-8K-2s
RT012-M12 ringlongHI-8K-6s
RT054-Cell3-8K-3s
RT040-FlowHI-8K-24s
RT030-Trillo1HI-8K-18s
SN010-oldclacson-8K-6s
RB011-Dinbell-High-8K-8s
RB014-Campanello-sveglia clock-8K-6s
RB030-Westminster-8K-12s
RT060-tromba_corrida-8K-5s

FAQ - Domande frequenti

Sì, il contenitore è a protezione IP56 e funziona in una gamma di temperatura da -20° a +55°

AD639SR può essere alimentato direttamente dal cavo LAN UTP attraverso uno switch PoE, in mancanza può essere alimentato a 230Vac con un injector PoE oppure un alimentatore esterno, entrambi a catalogo Tema. Nota: per la massima potenza è suggerito l’alimentatore a 230Vca esterno.

Pochi minuti:
1) Collegare AD639SR in una presa LAN ad uno switch PoE con cavo categoria 5/6 standard, oppure ad uno switch generico alimentandolo con l’alimentatore esterno.
2) Collegarsi con un browser ed assegnare un indirizzo IP e le credenziali della rete LAN.
3) Registrare nel centralino IP-PBX il numero assegnato ad AD639SR nello spazio riservato al proprio account SIP
4) Inserire il numero assegnato a AD639SR nel gruppo notte del centralino, oppure deviare le chiamate entranti (in assenza dell’operatrice del centralino) al numero assegnato ad AD639SR. All’arrivo di una chiamata telefonica entrante al centralino la stessa verrà ripetuta ad alto volume da AD639SR con suoni a scelta del cliente liberamente programmabili nel dispositivo. Un segnalatore luminoso o un “Flash” disponibili a catalogo possono essere collegati al sistema per aggiungere una segnalazione luminosa oltre a quella acustica.
No, è possibile sostituirlo in ogni momento da remoto via Web Browser tra diverse decine di file audio forniti a corredo. E’ anche possibile inserirne uno personalizzato dal cliente nel formato audio specificato nel manuale tecnico.
Certo, la durata massima è di 60 secondi, ma se si desidera più lungo esiste una licenza (a basso costo) fino a 8 minuti

E’ possibile collegare un altro AD639SR, o più sistemi, in un’altra posizione distanziata per coprire l’intera area, è
sufficiente solo una presa LAN con PoE e la registrazione dei dispositivi aggiuntivi nel gruppo specifico del
centralino VoIP. In questo caso è preferibile programmare lo stesso tono in tutti i dispositivi.

Si, AD639SR è un normale terminale di rete LAN, in questo caso serve un access point client con l’uscita LAN RJ45 verso AD639SR ed un alimentatore (ad esempio il modello AA-39E3) collegato ad una presa di rete a 230Vca nelle immediate vicinanze.

Certo, è sufficiente programmare il volume dell’amplificatore interno a zero per annullare qualunque suono all’arrivo
di una chiamata e attivare solo il relè che attiva la segnalazione luminosa che può essere a LED o FLASH
classico a luce bianca e rossa o altri colori.

Download

Data File
01/2021 Depliant
05/2019 Brochure 4.41 MB
01/2019 Applicazioni 4.77 MB
01/2021 Manuale AD639SR
01/2019 Manuale AD639R
09/2019 Segnalatori luminosi 458 KB
03/2018 AD600-Addendum 388 KB
