Altoparlante IP SIP da interno/parete

L’altoparlante SIP da parete AD635 fa parte di una serie di diffusori TEMA da collegare in una rete LAN standard per la diffusione sonora PA (Pubblic Address) di annunci audio e musica, in uffici, stabilimenti, locali pubblici.
I circuiti interni incorporano un alimentatore PoE (Power over Ethernet) per l’alimentazione diretta sul cavo UTP, ma consentono anche l’ingresso da un alimentatore esterno a 230Vca/12-24Vdc per ampliare la potenza audio massima erogabile. I due tipi di alimentazione possono coesistere al fine di aumentare la sicurezza del servizio.
AD635 è un sistema di comunicazione bidirezionale con incorporato un microfono con la doppia funzione di ascolto locale e controllo della funzionalità dell’altoparlante.

 Applicazioni, Target

  • Aziende, Uffici, Stabilimenti, Capannoni, Industria
  • Magazzini, Garage, Supermarket, Parcheggi
  • Locali pubblici
  • Sistemi di allarme e di avviso
  • Ospedali, Scuole, Ferrovie, Aeroporti, Porti

 Fornitura

  • 1 Altoparlante a tromba IP VoIP SIP AD635
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa

Panoramica

Tecnologia dell’Amplificatore di potenza

Un doppio amplificatore in classe “D” ad alta efficienza e basso consumo può generare una potenza massima pari a 12W (2x6W) su 8 ohm con elevata qualità audio. L’amplificatore è autoprotetto contro sovraccarichi e cortocircuiti alle uscite.
E’ prevista una seconda uscita ausiliaria che può essere portata ad un secondo altoparlante passivo per meglio distribuire la potenza audio o generare una linea PA a 100V-6W

APP per iOS e Android

Sono disponibili per scarico gratuito le APP per smartphone con sistemi operativi iOS e Android. Con queste applicazioni è possibile operare con gli altoparlanti IP in rete e lanciare annunci anche dai telefoni smartphone.

Integrazione nei sistemi telefonici VoIP SIP

AD635 si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP o in modo Peer to peer senza centralino.

Messaggi registrati

Nella memoria SD card interna sono registrati suoni e messaggi per l’invio automatico o a comando sull’altoparlante, anche automaticamente ad orari prestabiliti.

Caratteristiche innovative e prestazioni

  • Lancio di annunci PA da ogni telefono della rete telefonica aziendale chiamando l'account SIP dell'altoparlante IP
  • Codice di sicurezza da tastiera per iniziare l'annuncio
  • 2° account SIP funzione di ripetitore chiamata notte, suoni da file liberamente personalizzabili
  • Uscita per 2° altoparlante passivo 6W 8 Ohm per estendere l'area servita o generare una linea audio a 100V-6W
  • Doppio amplificatore audio interno 2x6W (massima potenza erogabile con alimentatore esterno)
  • PoE (Power over Ethernet) standard 802.af, un solo cavo di connessione
  • 2 Relè interni per azionamenti via LAN di dispositivi esterni

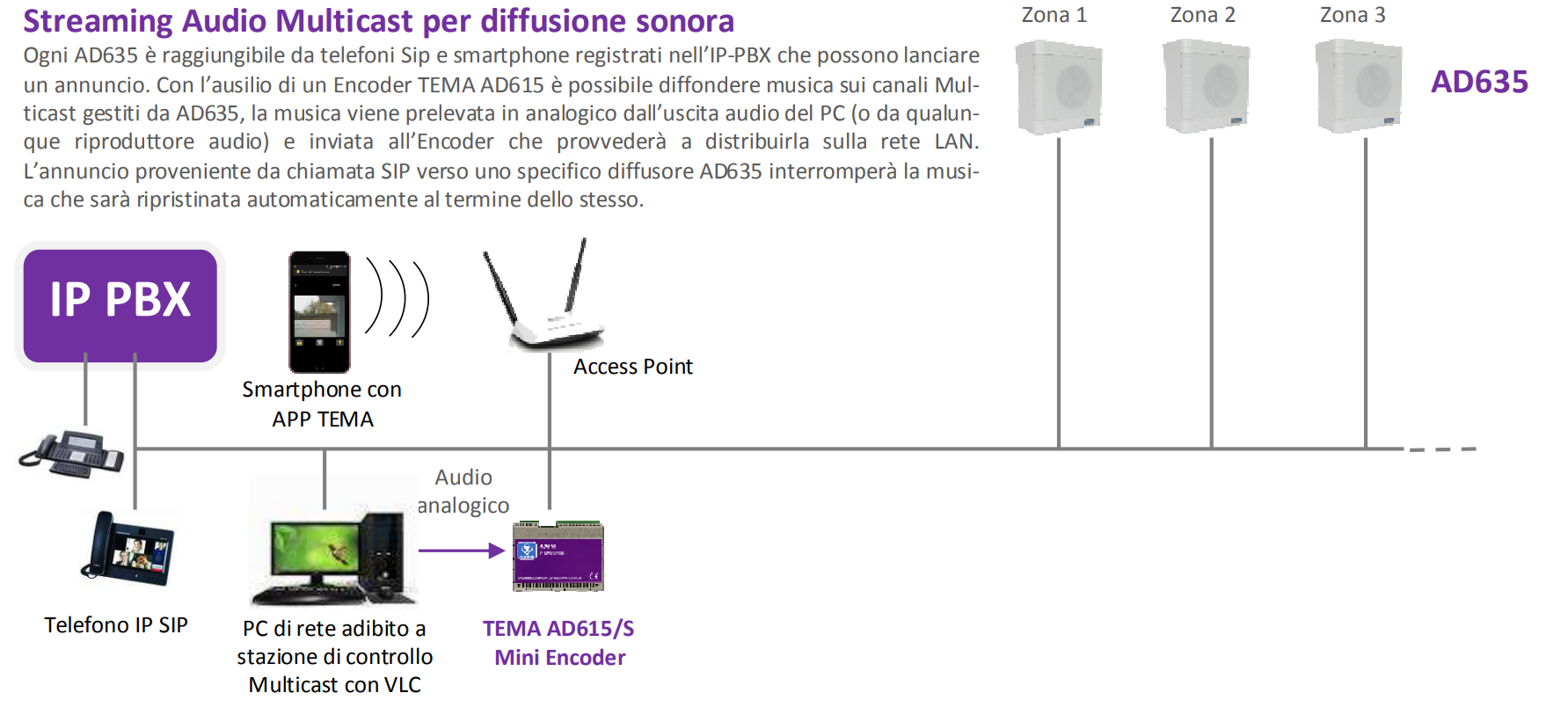

  • 16 canali Multicast per diffusione musica di sottofondo, silenziata dagli annunci anche in alta qualità con codec 16bit lineare fino a 44KHz
  • Volumi regolabili separatamente per tutti i canali audio Multiccast/Annunci/Suoneria
  • Microfono interno per ascolto ambiente (Monitor) e comunicazione bidirezionale
  • 1 ingresso allarme per una delle funzioni alternative:
    1. Genera una chiamata telefonica e invia un messaggio di avviso (SIP SECURITY INFO CALL)
    2. Lancio di annunci preregistrati dall'altoparlante (Avviso/Dissuasione)
    3. funzione "Push to Talk" per comunicazione foniche pilotate da pulsante locale esterno (non incluso)
  • 2 ingressi per tasti esterni di normale chiamata telefonica a 2 numeri SIP o indirizzi IP programmabili

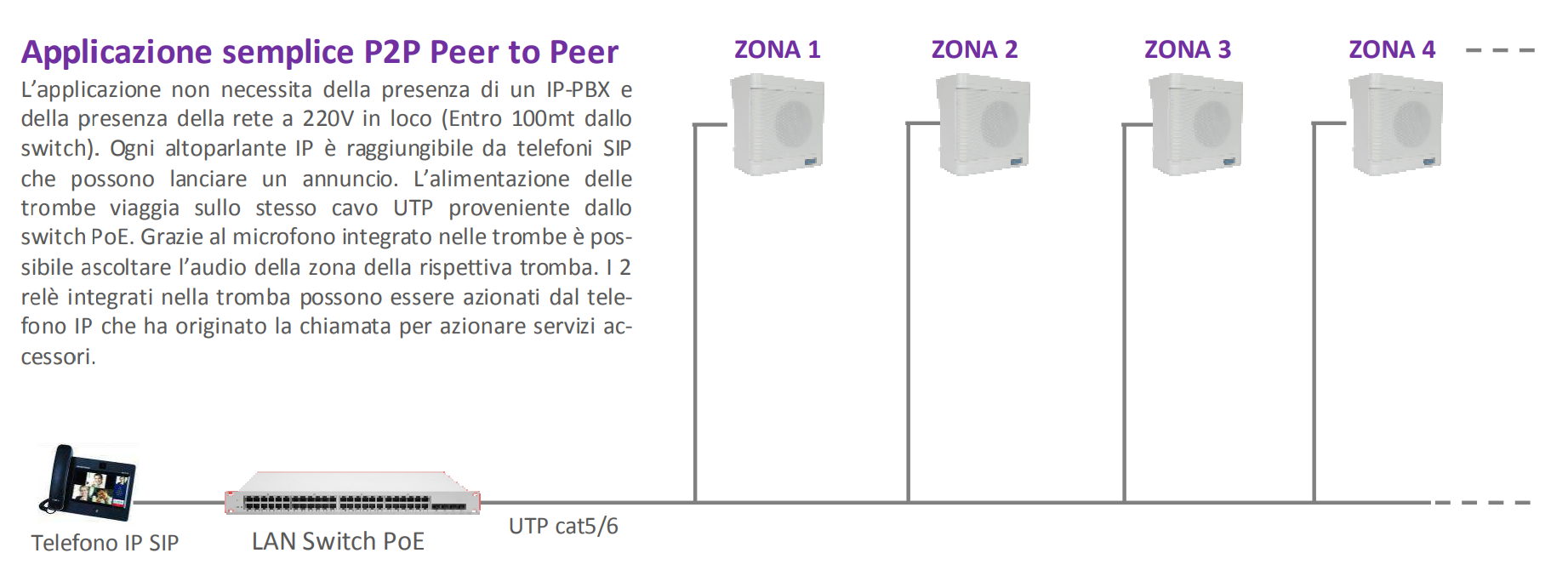

  • Funzionamento in LAN P2P (Peer to Peer) anche senza PBX
  • Programmazione da remoto via LAN, Web Server integrato
  • Compatibile con tutti i centralini IP-PBX a standard SIP delle più prestigiose marche, modelli e brand del mercato nazionale e internazionale
  • Classe di protezione ambientale IP20

Specifiche

LAN, protocolloTCP/IP Network 10/100BaseTx, SIP 2.0
Grado di protezioneIP20
AlimentazionePoE, Injector PoE o alimentatore esterno
PoE802.3af classe 0 12,95W
Alimentatore esterno (Opz.)230Vac/12-24Vdc-1-2A
Sicurezzaaccesso attraverso password, Log attività
Ingressi da comandi di allarme esterni1
Ingressi per pulsanti di chiamata differenziati2
Portata contatti dei 2 relè internimax 30Vdc – 1,5A
Tecnologiaprocessore IMX25 400MHz
Memoria256MB Ram, Micro-SD Flash 2GB
Materiale del contenitorealluminio e Abs
Temperatura di funzionamentoda -20° a +55°C
Temperatura di stoccaggioda -20° a +65°C
Umiditàfino a 100%
Installazioneda parete
DimensioniDiam. 218x116x120mm
Peso1,5 Kg
Amplificatore Audio12W (Alim.Est.) Classe “D” (10W PoE)
Impedenza dell’unità acustica8 Ohm
Larghezza di banda180 – 16.000Hz
Pressione acustica (SPL)100 dB A (1KHz a 1 metro)
Microfono internoomnidirezionale elettrete 30Hz-18KHz
Streaming audio Multicast G711µ,G711a,G722,L16 da 16 a 44 kHz
Comunicazione audioMonodirezionale e Bidirezionale
Altoparlanti aggiuntivi1 altoparlante passivo 8 Ohm 6W
Messaggi/Suonipreregistrati nella memoria SD interna
CollegamentoSIP Server (IPPBX) o P2P (Peer To Peer)
APP per SmartphoneiOS, Android
Segnalazioni acustichetono chiamata, Ding-dong annuncio
Segnalazioni visiveLed chiamata attiva
Programmazionepratica interfaccia web e password
Origineinteramente sviluppato e costruito in italia
Garanzia2 anni, possibilità di estensione (Opzione)
CompatibilitàCE, ROHS

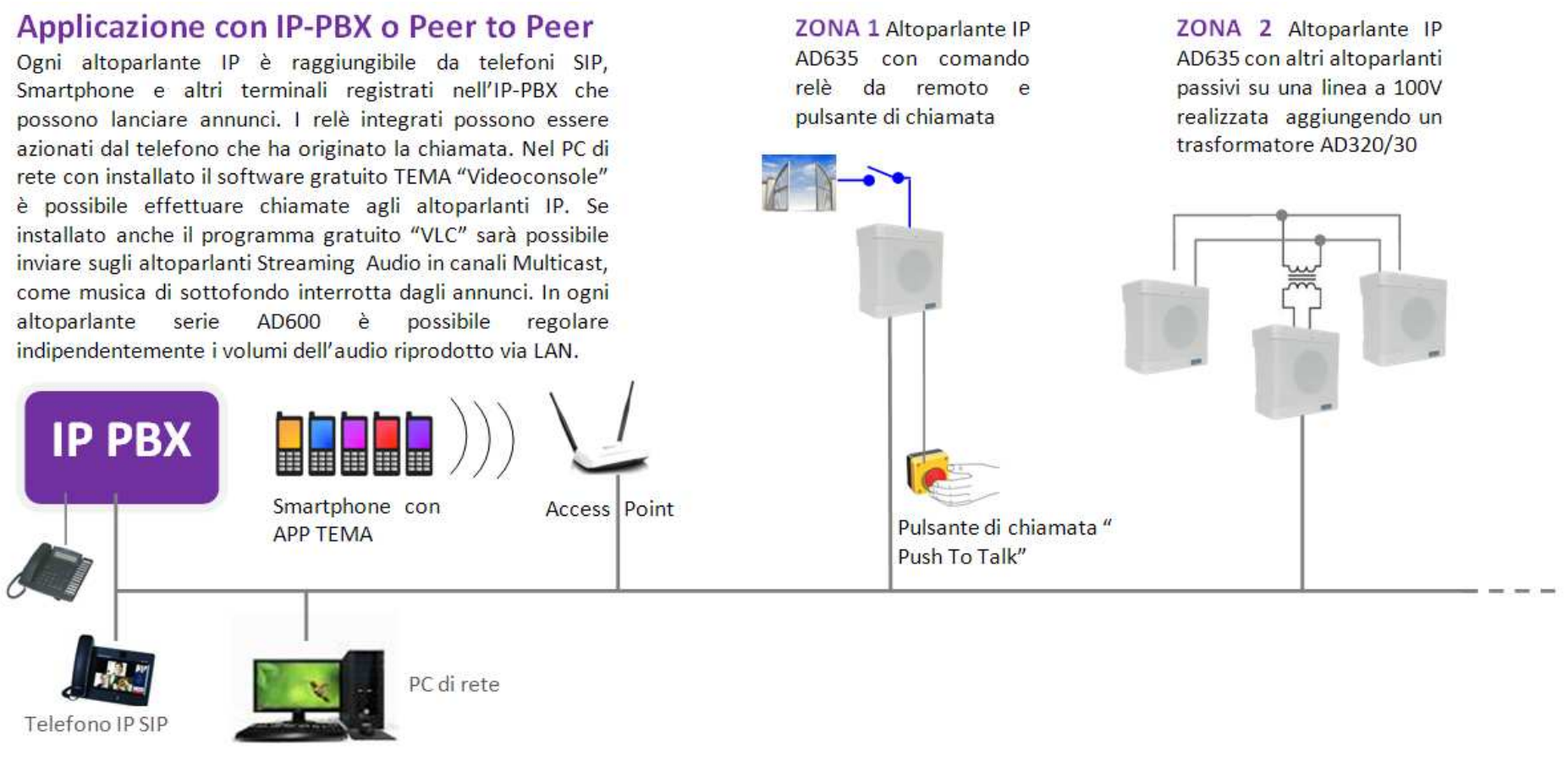

Applicazioni

Accessori

AA-39DL
Alimentatore Switching 220Vca/12Vcc-1,0A
AA-39D1A
Alimentatore Switching DIN 220Vca/15Vcc-1,0A
AA-39P4
Injector PoE 230Vac/ 48Vdc-12,95W
AA-36
Relè ripetitore di potenza 230Vac/16A – 4KW
AA-699xx
Segnalatori luminosi Flash con lampada allo Xeon o con LED ad alta luminosità
AD320/30
Trasformatore DIN linea audio 100V-30W
AD32
Trasformatore di isolamento del segnale audio, ideale per rilancio segnale verso ampli remoti
AD335/06TP
Altoparlante passivo da incasso/parete 8 Ohm 6W
AD330/xx
Altoparlanti passivi 8 Ohm o 100V varie potenze
