Proiettore IP SIP da esterno

L’altoparlante IP-SIP proiettore di suono AD634 fa parte di una serie di diffusori TEMA da collegare in una rete LAN standard per la diffusione sonora PA (Pubblic Address) di annunci audio e musica, in uffici, stabilimenti, locali pubblici e all’aperto.
I circuiti interni incorporano un alimentatore PoE (Power over Ethernet) per l’alimentazione diretta sul cavo UTP, ma consentono anche l’ingresso da un alimentatore esterno a 230Vca/12-24Vdc per ampliare la potenza audio massima erogabile. I due tipi di alimentazione possono coesistere al fine di aumentare la sicurezza del servizio.
AD630 è un sistema di comunicazione bidirezionale con incorporato un microfono con la doppia funzione di ascolto locale e controllo della funzionalità dell’altoparlante.

 Applicazioni, Target

  • Videosorveglianza: avvisi di dissuasione a persone malintenzionate in zona sotto controllo video
  • Aziende, Uffici, Stabilimenti, Capannoni, Industria
  • Magazzini, Garage, Supermarket, Parcheggi
  • Locali pubblici e aree pubbliche all'aperto
  • Sistemi di allarme e di avviso
  • Ospedali, Scuole, Ferrovie, Aeroporti, Porti

 Fornitura

  • 1 Diffusore di suono IP VoIP SIP AD634
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa
  • 1 Cavo UTP Patch Cord LAN 3 metri circa per funzione di test pre-installazione

Panoramica

Tecnologia dell’Amplificatore di potenza

Un doppio amplificatore in classe “D” ad alta efficienza e basso consumo può generare una potenza massima pari a 40W (2x20W) su 8 ohm con elevata qualità audio. L’amplificatore è autoprotetto contro sovraccarichi e cortocircuiti alle uscite. E’ prevista una seconda uscita ausiliaria che può essere portata ad un secondo altoparlante passivo per meglio distribuire la potenza audio o generare una linea PA a 100V-20W

APP per iOS e Android

Sono disponibili per scarico gratuito le APP per smartphone con sistemi operativi iOS e Android. Con queste applicazioni è possibile operare con gli altoparlanti IP in rete e lanciare annunci anche dai telefoni smartphone.

Integrazione nei sistemi telefonici VoIP SIP

AD634 si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP o in modo Peer to peer senza centralino.

Messaggi registrati

Nella memoria SD card interna sono registrati suoni e messaggi per l’invio automatico o a comando sull’altoparlante, anche automaticamente ad orari prestabiliti.

Caratteristiche innovative e prestazioni

  • Lancio di annunci PA da ogni telefono della rete telefonica aziendale chiamando l'account SIP dell'altoparlante IP
  • Codice di sicurezza da tastiera per iniziare l'annuncio
  • 2° account SIP funzione di ripetitore chiamata notte, suoni da file liberamente personalizzabili
  • Uscita per 2° altoparlante passivo 20W 8 Ohm per estendere l'area servita o generare una linea audio a 100V-20W
  • Doppio amplificatore audio interno 2x20W (massima potenza erogabile con alimentatore esterno)
  • PoE (Power over Ethernet) standard 802.af, un solo cavo di connessione
  • 2 Relè interni per azionamenti via LAN di dispositivi esterni
  • 16 canali Multicast per diffusione musica di sottofondo, silenziata dagli annunci anche in alta qualità con codec 16bit lineare fino a 44KHz
  • Volumi regolabili separatamente per tutti i canali audio Multiccast/Annunci/Suoneria
  • Microfono interno per ascolto ambiente (Monitor) e comunicazione bidirezionale
  • 1 ingresso allarme per una delle funzioni alternative:
    1. Genera una chiamata telefonica e invia un messaggio di avviso (SIP SECURITY INFO CALL)
    2. Lancio di annunci preregistrati dall'altoparlante (Avviso/Dissuasione)
    3. funzione "Push to Talk" per comunicazione foniche pilotate da pulsante locale esterno (non incluso)
  • 2 ingressi per tasti esterni di normale chiamata telefonica a 2 numeri SIP o indirizzi IP programmabili
  • Funzionamento in LAN P2P (Peer to Peer) anche senza PBX
  • Programmazione da remoto via LAN, Web Server integrato
  • Compatibile con tutti i centralini IP-PBX a standard SIP delle più prestigiose marche, modelli e brand del mercato nazionale e internazionale
  • Classe di protezione ambientale IP65

Specifiche

LAN, protocolloTCP/IP Network 10/100BaseTx, SIP 2.0
Grado di protezioneIP65
AlimentazionePoE, Injector PoE o alimentatore esterno
PoE802.3af classe 0 12,95W
Alimentatore esterno (Opz.)230Vac/12-24Vdc-1-2A
Sicurezzaaccesso attraverso password, Log attività
Ingressi da comandi di allarme esterni1
Ingressi per pulsanti di chiamata differenziati2
Portata contatti dei 2 relè internimax 30Vdc – 1,5A
Tecnologiaprocessore IMX25 400MHz
Memoria256MB Ram, Micro-SD Flash 2GB
Materiale del contenitorealluminio e Abs
Temperatura di funzionamentoda -20° a +55°C
Temperatura di stoccaggioda -20° a +65°C
Umiditàfino a 100%
Installazioneda parete
DimensioniDiam. 240x290mm
Peso2,1 Kg
Amplificatore Audio40W (Alim.Est.) Classe “D” (10W PoE)
Impedenza dell’unità acustica8 Ohm
Larghezza di banda150 – 15.000Hz
Pressione acustica (SPL)105 dB A (1KHz a 1 metro)
Microfono internoomnidirezionale elettrete 30Hz-18KHz
Streaming audio MulticastG711µ, G711a, G722, codec 16bit
Lineare 16kHz, 24kHz, 32kHz, 44,1kHz
Comunicazione audioMonodirezionale e Bidirezionale
Altoparlanti aggiuntivi1 altoparlante passivo 8 Ohm 20W
Messaggi/Suonipreregistrati nella memoria SD interna
CollegamentoSIP Server (IPPBX) o P2P (Peer To Peer)
APP per SmartphoneiOS, Android
Segnalazioni acustichetono chiamata, Ding-dong annuncio
Segnalazioni visiveLed chiamata attiva
Programmazionepratica interfaccia web e password
Origineinteramente sviluppato e costruito in italia
Garanzia2 anni, possibilità di estensione (Opzione)
CompatibilitàCE, ROHS

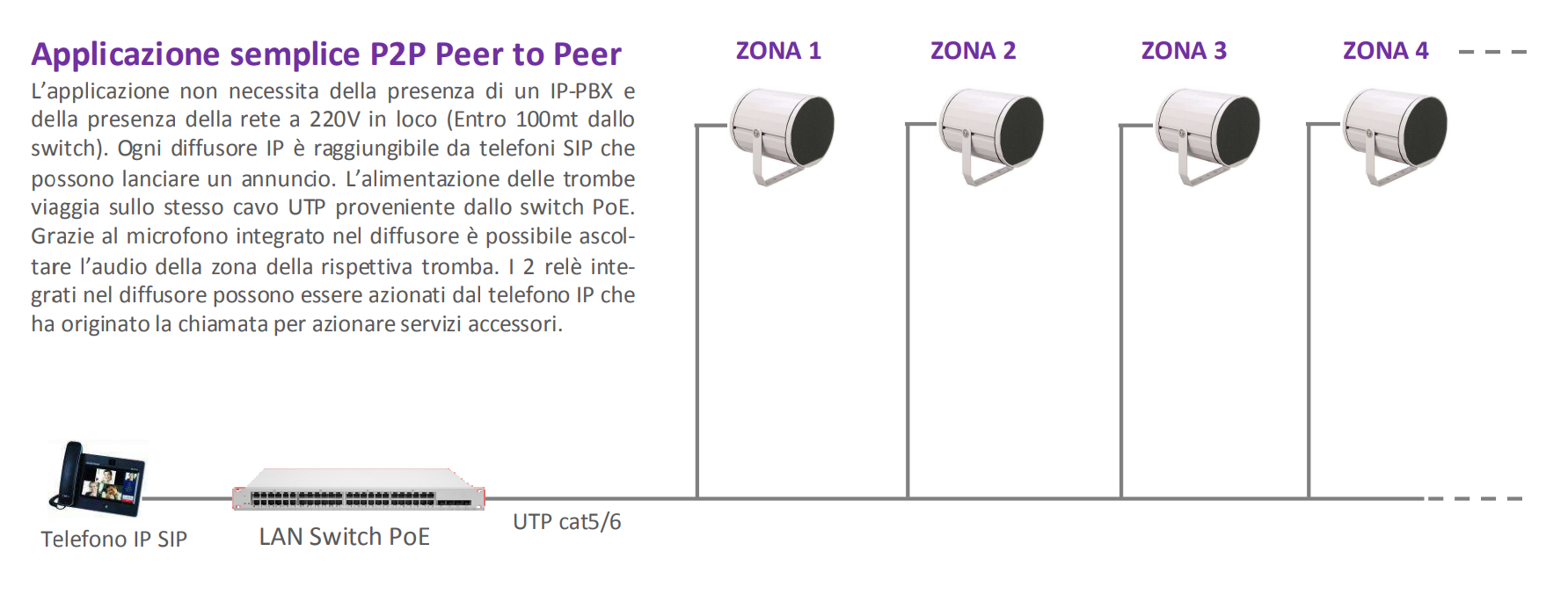

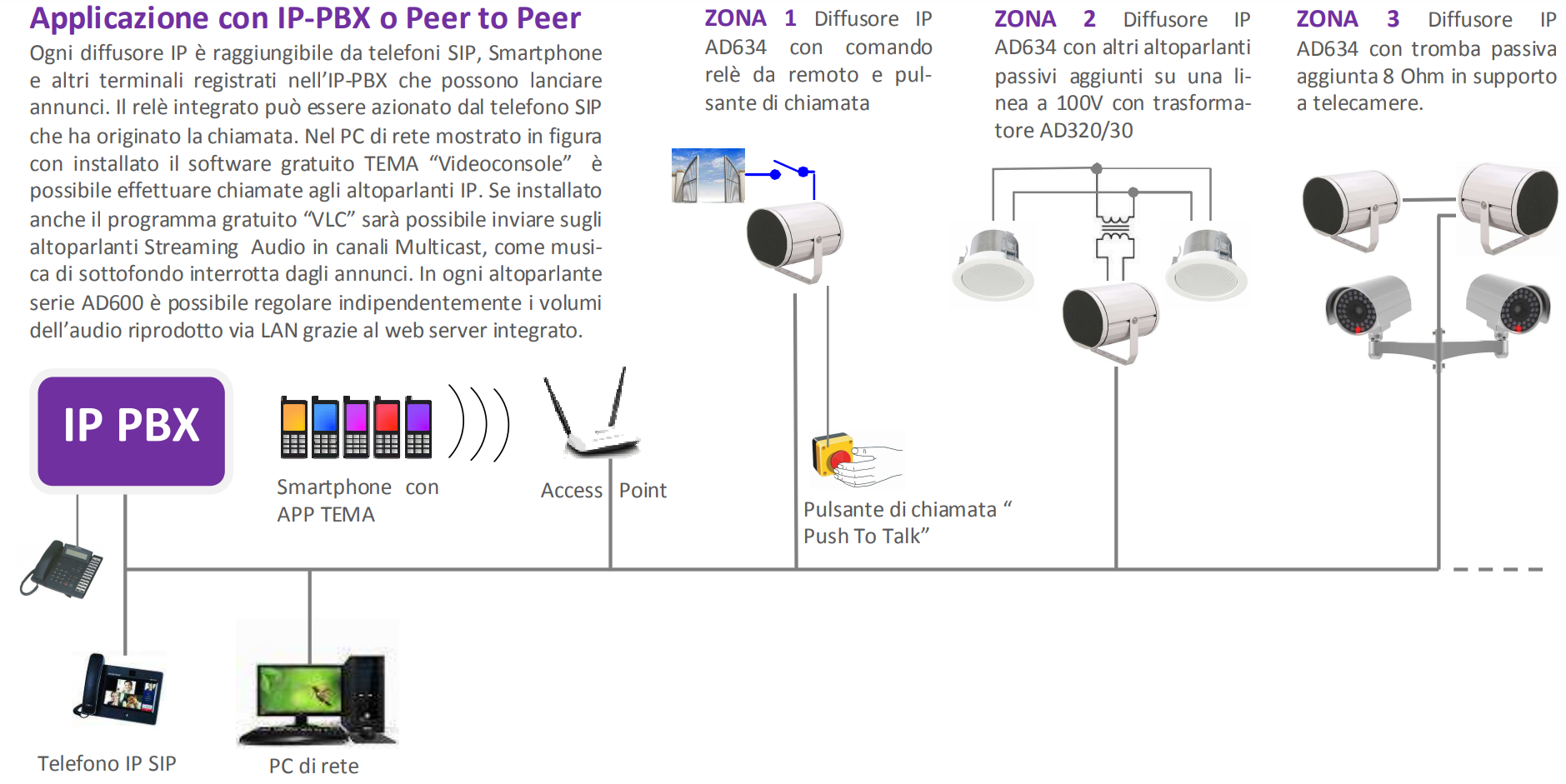

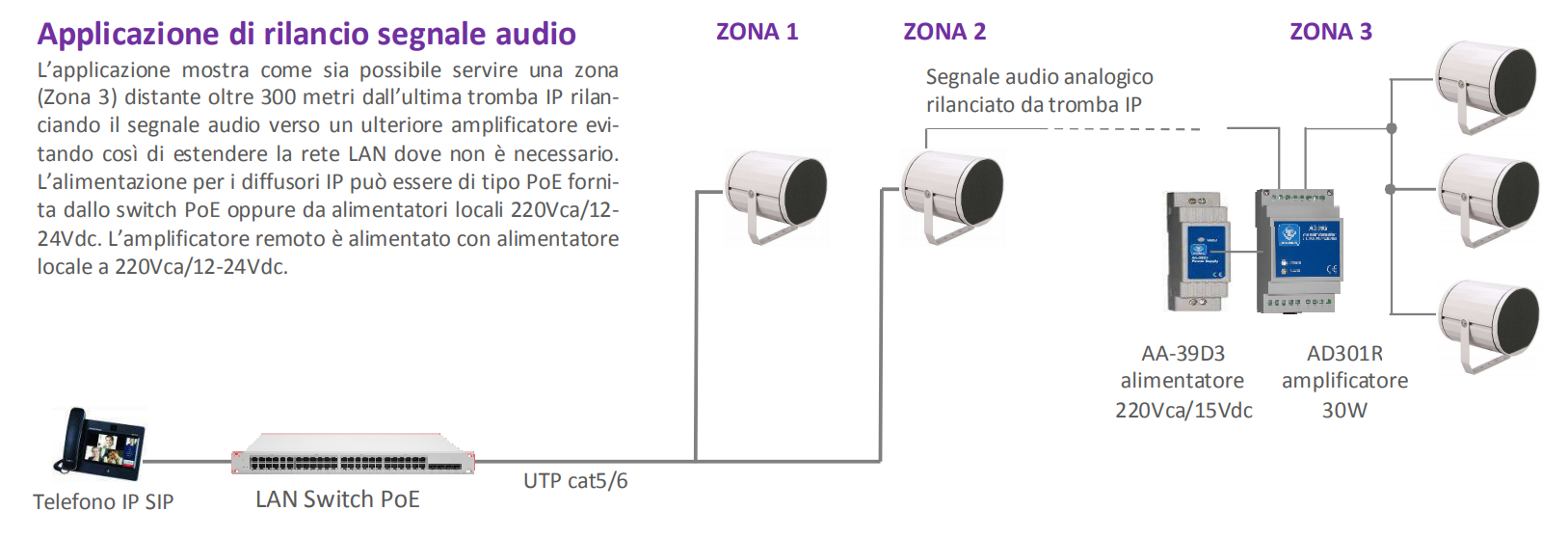

Applicazioni

Accessori

AA-39E3
Alimentatore Switching DIN 220Vca/24Vcc-1,5A
AA-39E6V
Alimentatore Switching DIN 220Vca/24Vcc-2,5A
AA-39P4
Injector PoE 230Vac/ 48Vdc-12,95W
AA-36
Relè ripetitore di potenza 230Vac/16A – 4KW
AD320/30
Trasformatore DIN linea audio 100V-30W
AD32
Trasformatore di isolamento del segnale audio, ideale per rilancio segnale verso ampli remoti
AD330/xx
Altoparlanti passivi 8 Ohm o 100V varie potenze

Software

Adam Controllo e gestione centralizzata completa del tuo impianto di comunicazione e sicurezza Audio IP
ADAM
Controllo e gestione centralizzata del tuo impianto di comunicazione e sicurezza Audio IP-SIP TEMA
APP per Smartphone
iOS, Android, Windows

Download

Data File Dimensione
02/2018 Depliant 1.15 MB
21/02/2018 Manuale 3.91 MB
01/2019 Applicazioni 4.77 MB
03/2018 AD600-Addendum 388 KB
05/2019 Brochure 4.41 MB
