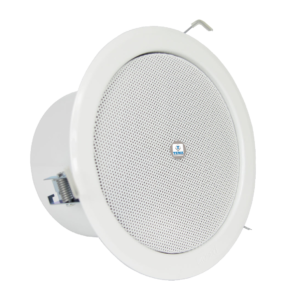

Altoparlante IP SIP da interno/soffitto con calotta antifiamma

L’altoparlante SIP da soffitto AD633C fa parte di una serie di diffusori TEMA da collegare in una rete LAN standard per la diffusione sonora PA (Pubblic Address) di annunci audio e musica, in uffici, stabilimenti, locali pubblici.
I circuiti interni incorporano un alimentatore PoE (Power over Ethernet) per l’alimentazione diretta sul cavo UTP, ma consentono
anche l’ingresso da un alimentatore esterno a 230Vca/12-24Vdc per ampliare la potenza audio massima erogabile.
I due tipi di alimentazione possono coesistere al fine di aumentare la sicurezza del servizio.

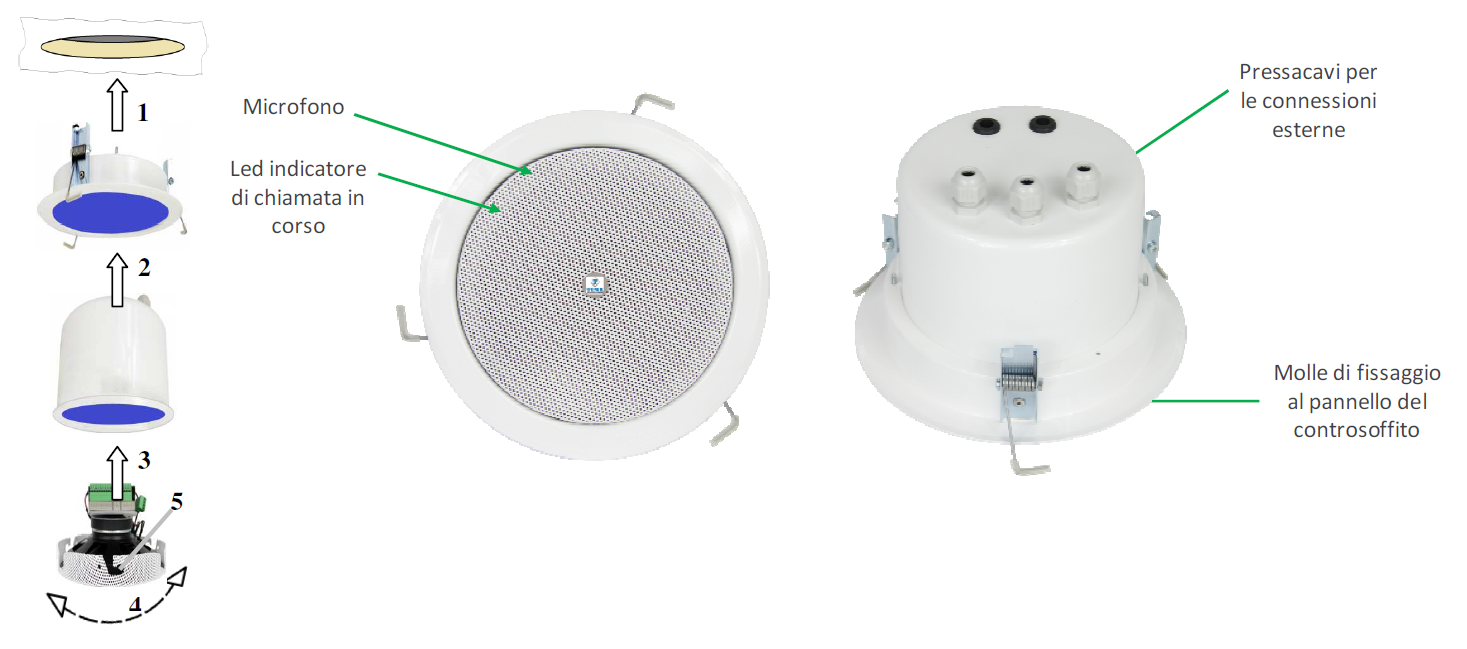

AD633C è un sistema di comunicazione bidirezionale con incorporato un microfono con la doppia funzione di ascolto locale e controllo della funzionalità dell’altoparlante.

Applicazioni, Target

  • Aziende, Uffici, Stabilimenti, Capannoni, Industria
  • Magazzini, Garage, Supermarket, Parcheggi
  • Locali pubblici
  • Sistemi di allarme e di avviso
  • Ferrovie, Aeroporti, Porti

 Fornitura

  • 1 Altoparlante da soffitto IP VoIP SIP AD633C
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa
  • 1 Cavo UTP Patch Cord LAN 3 metri circa per funzione di test pre-installazione

Panoramica

Tecnologia dell’Amplificatore di potenza

Un doppio amplificatore in classe “D” ad alta efficienza e basso consumo può generare una potenza massima pari a 12W (2x6W) su 8 ohm con elevata qualità audio. L’amplificatore è autoprotetto contro sovraccarichi e cortocircuiti alle uscite. E’ prevista una seconda uscita ausiliaria che può essere portata ad un secondo altoparlante passivo per meglio distribuire la potenza audio o generare una linea PA a 100V-6W.

APP per iOS e Android

Sono disponibili per scarico gratuito le APP per smartphone con sistemi operativi iOS e Android. Con queste applicazioni è possibile operare con gli altoparlanti IP in rete e lanciare annunci anche dai telefoni smartphone.

Integrazione nei sistemi telefonici VoIP SIP

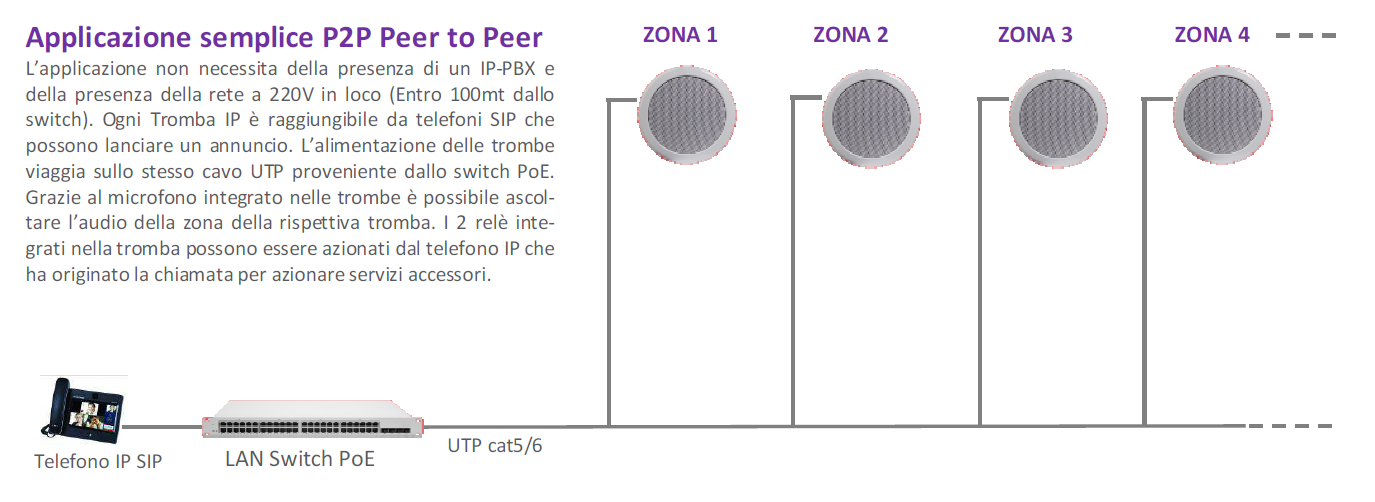

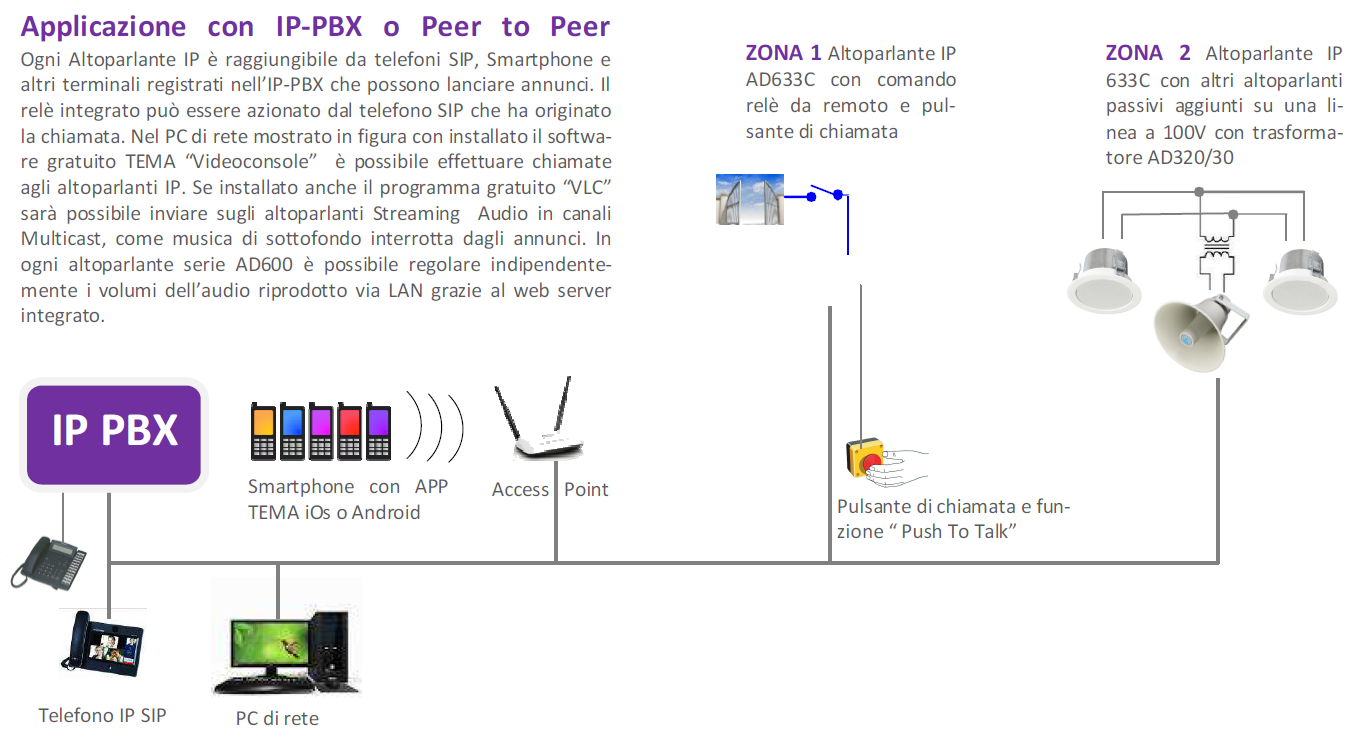

AD633C si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP o in modo Peer to peer senza centralino.

Messaggi registrati

Nella memoria SD card interna sono registrati suoni e messaggi per l’invio automatico o a comando sull’altoparlante, anche automaticamente ad orari prestabiliti.

Caratteristiche innovative e prestazioni

Specifiche

LAN, protocolloTCP/IP Network 10/100BaseTx, SIP 2.0
Grado di protezioneIP54
AlimentazionePoE, Injector PoE o alimentatore esterno
PoE802.3af classe 0 12,95W
Alimentatore esterno (Opz.)230Vac/12-24Vdc-1-2A
Sicurezzaaccesso attraverso password, Log attività
Ingressi da comandi di allarme esterni1
Ingressi per pulsanti di chiamata differenziati2
Portata contatti dei 2 relè internimax 30Vdc – 1,5A
Tecnologiaprocessore IMX25 400MHz
Memoria256MB Ram, Micro-SD Flash 2GB
Materiale del contenitoreferro verniciato
Temperatura di funzionamentoda -20° a +55°C
Temperatura di stoccaggioda -20° a +65°C
Umiditàfino a 100%
Installazioneda soffitto
DimensioniDiam. 220x160mm
Peso1,8 Kg
Amplificatore Audio12W (Alim.Est.) Classe “D” (10W PoE)
Impedenza dell’unità acustica8 Ohm
Larghezza di banda80 – 20.000Hz
Pressione acustica (SPL)105 dB A (1KHz a 1 metro)
Microfono internoomnidirezionale elettrete 30Hz-18KHz
Streaming audio MulticastG711µ,G711a,G722,L16 da 16 a 44 kHz
Comunicazione audioMonodirezionale e Bidirezionale
Altoparlanti aggiuntivi1 altoparlante passivo 8 Ohm 6W
Messaggi/Suonipreregistrati nella memoria SD interna
CollegamentoSIP Server (IPPBX) o P2P (Peer To Peer)
APP per SmartphoneiOS, Android
Segnalazioni acustichetono chiamata, Ding-dong annuncio
Segnalazioni visiveLed chiamata attiva
Programmazionepratica interfaccia web e password
Origineinteramente sviluppato e costruito in italia
Garanzia2 anni, possibilità di estensione (Opzione)
CompatibilitàCE, ROHS

Applicazioni

Accessori

AA-39DL
Alimentatore Switching 220Vca/12Vcc-1,0A
AA-39D1A
Alimentatore Switching DIN 220Vca/15Vcc-1,0A
AA-39P4
Injector PoE 230Vac/ 48Vdc-12,95W
AA-36
Relè ripetitore di potenza 230Vac/16A – 4KW
AA-699xx
Segnalatori luminosi Flash con lampada allo Xeon o con LED ad alta luminosità
AD320/30
Trasformatore DIN linea audio 100V-30W
AD32
Trasformatore di isolamento del segnale audio, ideale per rilancio segnale verso ampli remoti
AD333/12XTP
Altoparlante passivo da incasso/soffitto 8 Ohm 12W
AD330/xx
Altoparlanti passivi 8 Ohm o 100V varie potenze
