Man Down Alarm

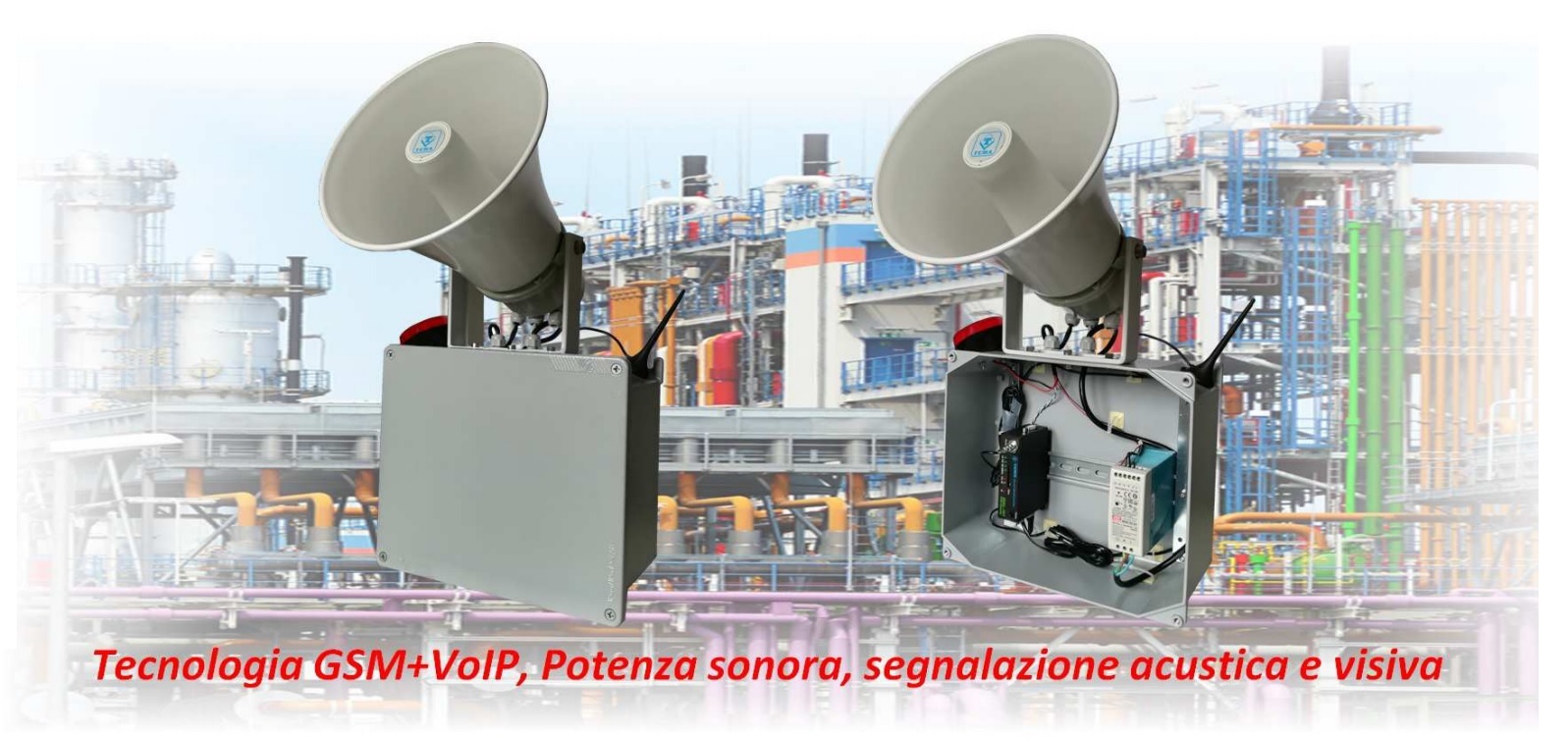

Il sistema AD630/SMS, in contenitore con protezione IP66, è composto da un altoparlante a tromba IP VoIP SIP 20+20W Tema AD630, da un Gateway GSM Tema DIAL-101C, da un segnalatore luminoso lampeggiante e da un alimentatore 24Vdc.
AD630/SMS è il sistema ideale per applicazioni di notifica allarme attivabile da remoto tramite messaggi SMS ricevuti per applicazione tipica “MAN DOWN” ovvero uomo a terra.
Alla ricezione del SMS opportunamente formattato, il sistema emette il messaggio preregistrato e contemporaneamente notifica via chiamata GSM l’evento di allarme in modo ciclico a max 4 numeri telefonici chiamati in successione, fino a quando non verrà acquisito l’allarme con un codice da uno dei reperibili chiamati. Il sistema ignorerà tutti gli SMS ricevuti sprovvisti dei primi 4 caratteri di formattazione evitando l’innesco accidentale dell’allarme. I numeri telefonici dei preposti alla notifica sono facilmente programmabili via SMS.
Il sistema è raggiungibile anche con chiamate SIP e P2P Peer to Peer ed è compatibile con applicazioni Multicast e software di Audio Management Tema ADAM.
L’installazione consiste semplicemente nell’inserire una SIM Card GSM dentro il gateway DIAL-101C, programmare i numeri di telefono da notificare, programmare il codice SMS di attivazione allarme di 4 cifre e alimentare il sistema. Dopodiché ci si potrà collegare alla tromba VoIP SIP AD630 per programmarne indirizzo IP e messaggio di allarme che verrà emesso. In caso di utilizzo del software ADAM, le operazioni di programmazione di AD630 saranno ulteriormente semplificate.
Con il software Tema ADAM sarà inoltre possibile utilizzare la tromba IP AD630 come sistema di diffusione sonora sfruttando la tecnologia Multicast e/o per invio di annunci vocali.
Integrazione nei sistemi telefonici VoIP SIP
AD630/SMS si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP o in modo Peer to peer senza centralino.
Applicazioni, Target
Segnalazione uomo a terra “Man Down”
Sistema di avviso per la sicurezza delle persone
Stabilimenti, Industria chimica, Petrolifera
Cantieri edili isolati, cantieri provvisori
Magazzini, Garage, Supermarket, Parcheggi
Ferrovie, Porti, Aeroporti
Specifiche
| LAN, protocollo | TCP/IP Network 10/100BaseTx, SIP 2.0 |
| Grado di protezione/resistenza urti | IP65 |
| Alimentazione | PoE, Injector PoE o alimentatore esterno |
| PoE | 802.3af classe 0 12,95W |
| Larghezza di banda | 300 – 7.000Hz |
| Pressione acustica (SPL) | 117 dB (1KHz/1 metro) |
| Ingressi da comandi di allarme esterni | 1 |
| Portata contatti dei 2 relè interni | max 30Vdc – 1,5A |
| Tecnologia | processore IMX25 400MHz |
| Temperatura di funzionamento | da -20° a +55°C |
| Temperatura di stoccaggio | da -20° a +65°C |
| Umidità | fino a 100% |
| Dimensioni | Diam. 240x290mm |
| Peso | 2,1 Kg |
| Potenza di trasmissione | Max 2W/900MHz – 1W/1800MHz |
| Antenna | impedenza 50Ω, frequenza 900/1800MHz |
| Connettore antenna | FME, lunghezza cavo 2.5 mt |
| Interfaccia telefonica | interfaccia FXS |
| Collegamento interfaccia telefonica | RJ-11, standard TBR21 |
| Selezione | DECADICO/DTMF |
| Tono di selezione | 425Hz |
| Portata Relé | max 30VDC – 200 mA |
| Portata Ingressi | 24VAC/DC, negativo comune sul pin2 GND |
| Alimentazione | 24 VDC |
| Temperatura di funzionamento | da -20°C a +55°C |
| Umidità relativa | 95% non condensante |
| Dimensioni | L103 x H30 x P64 mm |
| Peso | 300 g |

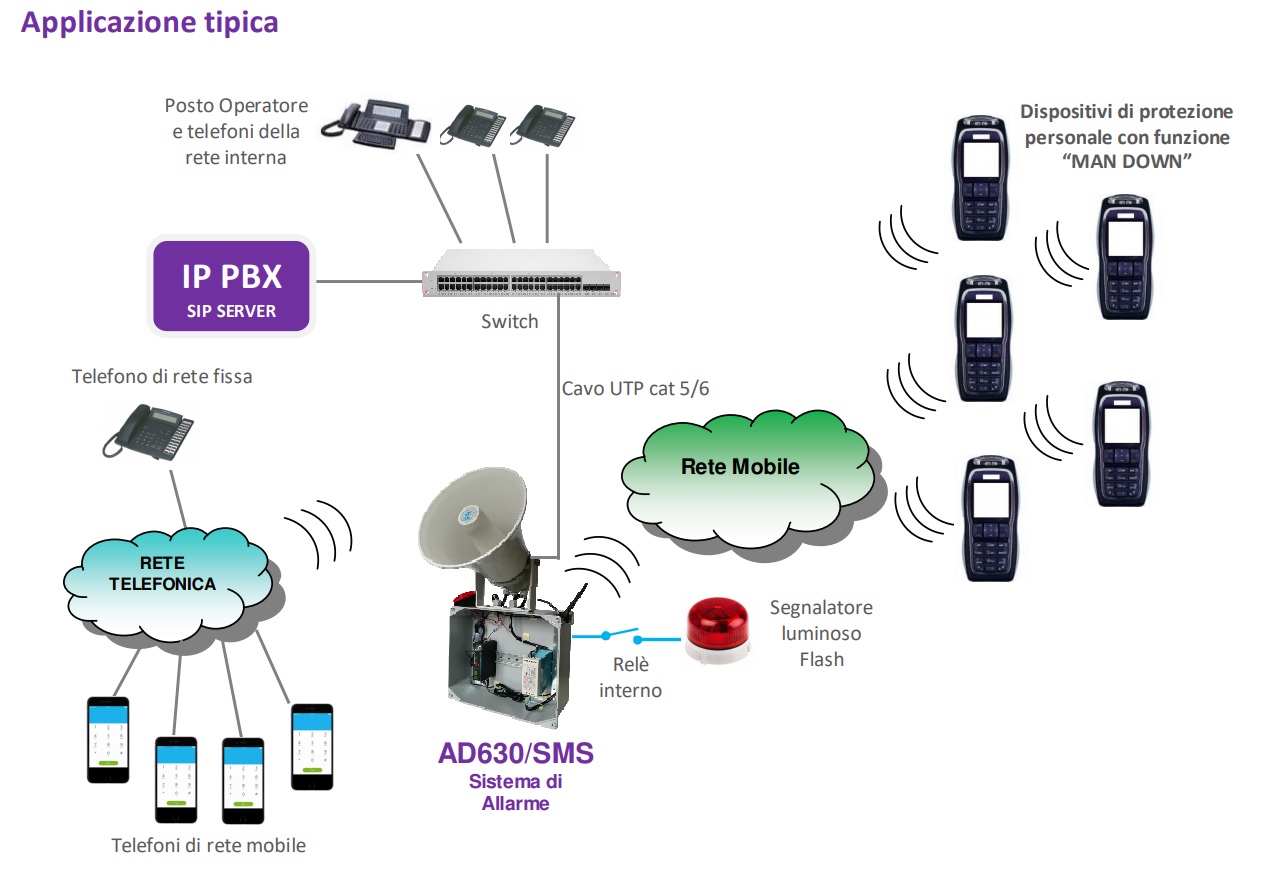

Applicazioni
