Interfacce per Amplificatori Audio PA
L’interfaccia AA-11/PA consente di interfacciare un generico sistema amplificatore di diffusione sonora PA ad un derivato interno del centralino (PBX) allo scopo di poter diffondere dei messaggi di avviso da un qualunque telefono abilitato. L’operatore può quindi diffondere dei messaggi di avviso nella zona servita dall’impianto di amplificazione, semplicemente chiamando l’interno dove è collegata l’interfaccia AA-11/PA ed iniziando a parlare. AA-11/PA non genera nessun tono di avviso di inizio emissione messaggio verso la rete altoparlanti. Un relè integrato si chiude e resta chiuso per tutto il tempo dell’annuncio, il contatto di questo relè viene utilizzato per segnalare al sistema PA di attivarsi per l’emissione del messaggio sulla rete altoparlanti.
Al riaggancio del microtelefono la diffusione del messaggio verrà terminata dopo il riconoscimento da parte di AA-11/PA del tono di svincolo del PBX. L’operatore può inoltre decidere di terminare immediatamente la chiamata verso AA-11/PA e quindi l’annuncio, componendo un apposito comando DTMF.
Benefici
Collegabile con tutti i modelli di amplificatori PA in commercio, montaggio su barra DIN
Livello di uscita audio regolabile
1 relè di conferma attivazione, per segnalazione al sistema PA
Memoria di programmazione permanente (anche in assenza di alimentazione)
Range esteso di tensioni di alimentazioni in AC e DC
Specifiche
| Alimentazione | da 12VAC a 18VAC, o da 16VDC a 28VDC |
| Assorbimento | 70 mA |
| Portata relè | 120VAC 1A – 24VDC 1A |
| Tipo di montaggio | barra DIN |
| Temperatura di funzionamento | 0° C – 45° C |
| Umidità relativa | 95% non condensante |
| Dimensioni | L52 x H90 x P60 mm |
| Peso | 180 g |

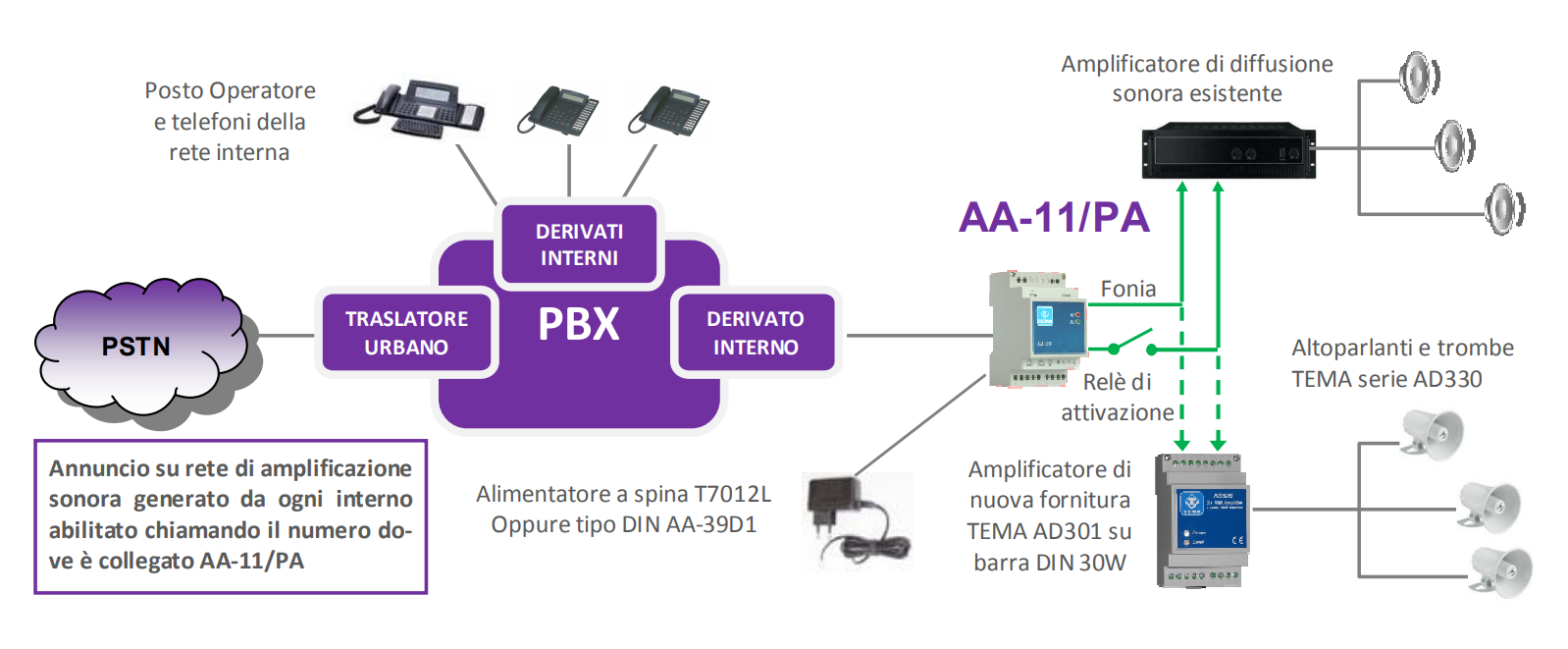

Applicazione
Accessori
Alimentatore Lineare esterno 220Vac/12Vcc 0,5A autoprotetto CE
Cavo speciale RJ45.
Connessione AA-11/PA con Encoder Multcast AD615/S
Download
| Data | File | Dimensione |
| 12/2015 | Depliant | 506 KB |
| 20/04/2016 | Manuale | 351 KB |
| 07/01/2014 | Nota applicativa | 757 KB |
