Trasformatore toroidale di alta qualità

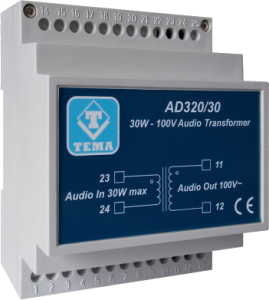

AD320-30-TREQUARTI-SX-LQ2
AD320/30 è un trasformatore utilizzato per pilotare linee di altoparlanti a 100V a partire da una uscita audio di potenza per carichi da 8 ohm come è la sezione di uscita dei sistemi di amplificazione sonora della serie AD300.

AD320/30 è realizzato in un contenitore standard per montaggio su barra DIN da 4 moduli e dispone di un ingresso per il segnale proveniente da un amplificatore da trasformare dalla tipica impedenza di 8 ohm al giusto livello per pilotare altoparlanti adatti ad essere collegati su LINEA 100V. Adottare una linea per altoparlanti definita come LINEA 100V deriva dalla necessità di dovere remotizzare gli altoparlanti rispetto all’amplificatore che li pilota senza incappare nelle costrizioni e senza le perdite di potenza derivanti dal fatto che il cavo di collegamento (quando troppo lungo) presenta una resistenza paragonabile a quella del carico da pilotare (il caso degli altoparlanti a 4/8 ohm). Questo porta ad avere delle perdite di potenza lungo il cavo e quindi una pessima resa nel trasferimento della potenza erogata dall’amplificatore verso l’altoparlante.
La LINEA 100V permette invece di minimizzare tali perdite e trasferire praticamente tutta la potenza erogata dall’amplificatore verso il singolo carico o i diversi carichi distribuiti anche quando posti lontano rispetto all’amplificatore di pilotaggio. La banda passante di AD320/30 è ottima, adatta per l’audio diffusione.

Specifiche

Tipo di trasformatore Toroidale ad alta qualità e minimo flusso disperso, rendimento >90%
Impedenza di ingresso / potenza 8  / massimo 30WRMS continuativi, distorsione attorno ad 1%
Livello di uscita / lunghezza linea Adatto per linee di altoparlanti a 100V, lunghezza massima 200 mt
Risposta in frequenza 60 Hz ÷ 20 KHz
Isolamento fra ingresso e uscita 250V continuativi
Dimensioni e Peso e Montaggio L 72 x H 90 x P 60 mm (4U DIN), 500 gr, montaggio su Barra DIN
