Moduli IP VoIP SIP AA-600/SM5x
L’unione delle tecnologie Audio IP + Video IP + VoIP SIP in Networking concentrate in un modulo compatto per superare i limiti della creatività!
Audio IP Video IP VoIP SIP Multicast Web Relay PoE - 12/24V Input Allarmi RS-485
- Conversione di vecchi citofoni in videocitofoni IP su LAN
- Apparecchi Citotelefoni VoIP con meccanica del cliente
- Colonnine di Soccorso-Emergenza-Informazioni
- Controllo Accessi e varchi, ingressi, cancelli e barriere
- Utilizzo come sistema di comunicazione per macchine ad accesso pubblico (Bancomat, Biglietterie, Distributori, ecc..)
- Comunicazione, sicurezza e diffusione musicale in ascensori
- Amplificazione Audio e diffusione di annunci su rete LAN
- Realizzazione di diffusori e altoparlanti IP SIP
- Sistemi di segnalazione, Avviso ed Emergenza
Speaker + Modulo AA-600 + Microfono
- Mini telecamera USB a colori
- Tastiera telefonica 12 tasti antivandalo
- Lettore RFID di tessere e Tag
- Pulsanti aggiuntivi
- Amplificatore audio aggiuntivo interno da 20W
Applicazioni di Comunicazioni, Sicurezza, Controllo e Segnalazione in Rete LAN
Integrazione nei sistemi telefonici e di sicurezza
AA-600 si integra perfettamente ai sistemi di telefonia VoIP (IP-PBX) con protocollo SIP registrabile come un normale telefono VoIP o in modo Peer-to-Peer (P2P) senza centralino.

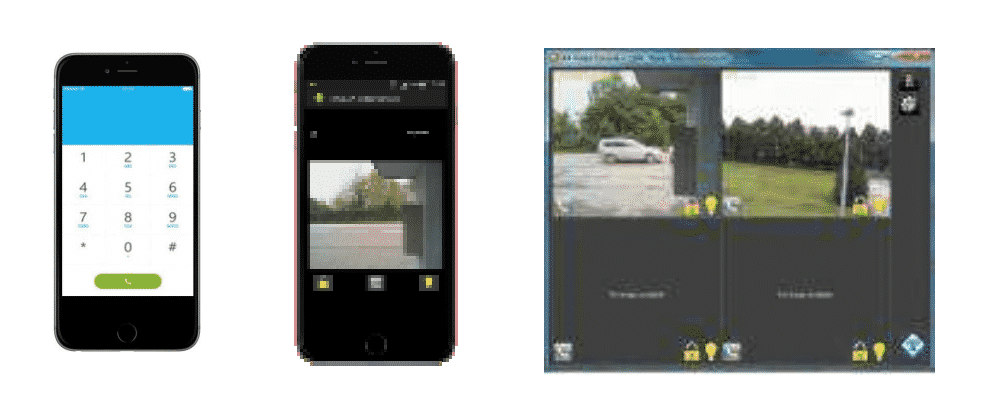

APP per iOS e Android, Software da PC inclusi
Sono disponibili le APP per Smartphone iOS/Android, viene fornito un software di gestione per PC Windows per la gestione da 1 a 16 moduli. Per sistemi più grandi è disponibile il software ADAM di management fino a 1.000 moduli.
Totale Gestione via LAN, Web Server integrato
Programmazione, configurazione, caricamento e ascolto dei file audio, aggiornamento del Firmware, regolazione volumi audio, Backup, ripristino configurazione, riavvio.
Messaggi registrati
Nella SD card all’interno sono registrati suoni e messaggi per l’invio automatico o a comando specifico. I messaggi sono personalizzabili dall’utente e caricabili da remoto via LAN.
Alimentazione
I moduli sono PoE (Power over Ethernet) sul cavo UTP, ma consentono anche l’ingresso da un alimentatore esterno.
Target
System Integrators, Costruttori di soluzioni IP
MADE IN ITALY by TEMA
Prodotto sviluppato e costruito in Italia da TEMA che ne garantisce il supporto, l’assistenza tecnica nel tempo, l’aggiornamento del software e le nuove funzionalità future. Sono possibili personalizzazioni sia dell’hardware che del firmware di sistema
Caratteristiche innovative e Prestazioni
- Ideale per la realizzazione di apparecchiature custom
- Doppio amplificatore audio interno 2x2W
- Amplificatore aggiuntivo da max 20W per altoparlanti esterni, attivabile/disattivabile con codici DTMF
- Ripetitore suoneria generale notte 2° account SIP, suoni da file liberamente personalizzabili dall’utente
- “SIP Security Info Call” chiamata SIP di avviso/emergenza
- 2 Relè interni telecomandabili da remoto via rete LAN
- 16 Canali Multicast in ricezione
- Volumi regolabili separatamente per tutti i canali audio Multicast/Annunci/Suoneria
- Funzionamento P2P Peer-to-Peer anche senza IP-PBX
- Connessione VoIP con protocollo SIP Proxy Server
- PoE integrato 802.af alimentabile direttamente sul cavo LAN UTP, oppure con alimentatore esterno o entrambi
- Memoria interna con file audio personalizzabili dall’utente da 60sec ciascuno (Opzione fino a 8 minuti)
- Funzione “Monitor” per ascolto ambientale
- Funzione “Push to Talk” per direzione comunicazione
- Possibilità di emissione di un annuncio preregistrato, associato all’ingresso, oppure fino a 6 annunci effettuando una chiamata ed inviando il rispettivo codice via telefono
- Messaggio al visitatore chiamante
- 1 ingresso multifunzione attivato da contatto esterno
- Programmazione via LAN, Web Server integrato
- Grande versatilità, semplicità d’uso e programmazione
- APP gratuite sviluppate per Smartphone iOS e Android
- Software gratuito AA-Videoconsole per PC Windows
- Software ADAM per il Management fino a 1.000 moduli
- Possibilità di aggiornare il Firmware da remoto via LAN
- Dimensioni estremamente contenute 76,5x62x32,5mm
- Montaggio a parete, a tavolo e su barra standard DIN
- Compatibilità con tutti i IP-PBX delle più prestigiose marche incluso Softphone e sistemi basati su Asterisk
- SNMP per telegestione
Specifiche
| LAN, protocollo | TCP/IP Network 100BaseTx, SIP 2.0 |
| Grado di protezione | IP20 |
| Alimentazione | PoE, Injector PoE o alimentatore esterno |
| PoE | 802.3af classe 0 12,95W |
| Alimentatore esterno (Opz.) | 230Vac/12-24Vdc-1-2A |
| Messaggi/Suoni | preregistrati nella memoria SD interna |
| Tecnologia | processore IMX25 400MHz |
| Memoria | 256MB Ram, Micro-SD Flash 8GB |
| Portata contatti dei 2 relè interni | max 30Vdc – 1,5A |
| Materiale del contenitore | ABS |
| Temperatura di funzionamento | da -20° a +55°C |
| Temperatura di stoccaggio | da -20° a +65°C |
| Umidità | fino a 90% |
| Installazione | da tavolo, da parete, su barra standard DIN |
| Dimensioni | 76,5x62x32,5mm |
| Peso | 170gr |
| Amplificatore Audio di base | 2x2W Classe “D” |
| Amplificatore aggiuntivo | 20W Classe “D” (10W PoE) |
| Larghezza di banda | 80 – 15.000Hz |
| Collegamento | SIP Server (IPPBX) o P2P (Peer To Peer) |
| Microfono | omnidirezionale elettrete 30Hz-18KHz |
| Streaming audio RTP Multicast | G.711/G722/16-44,1KHz |
| Comunicazione audio | Monodirezionale e Bidirezionale |
| Ingressi da comandi esterni | 1 (Allarme) + 1 (Chiamata) |
| APP per Smartphone | iOS, Android |
| Segnalazioni acustiche | toni, messaggi preregistrati |
| Segnalazioni visive | Led chiamata |
| Programmazione | pratica interfaccia web e password |
| Garanzia | 2 anni |
| Compatibilità | CE, ROHS |
NOTA: i moduli sono concepiti per essere inseriti in armadi o in altro contenitore chiuso e protetto.
Software di Management ADAM
ADAM Software di Management e Supervisione fino a 1.000 sistemi AA-600 in rete LAN
APP e VideoConsole per PC
| AA-600/… | SM51 | SM51V | SM52 | SM52V |
| Amplificatore interno 2+2W | ● | ● | ● | ● |
| Prese microfono, altoparlante, pulsante | ● | ● | ● | ● |
| Presa per Tastiera/Pulsantiera esterna | ● | ● | ● | ● |
| Presa per porta RS485/RFID | ● | ● | ● | ● |
| Alimentatore interno PoE 803.af | ● | ● | ● | ● |
| Ingresso alimentazione esterna Vdc/Vac | ● | ● | ● | ● |
| Slot interno per Amplificatore 10-20W | ● | ● | ● | ● |
| Ingressi da contatto allarme esterno | 1 | 1 | 1 | 1 |
| Relè interni | 2 | 2 | 2 | 2 |
| Presa per Telecamera USB esterna | – | ● | – | ● |
| Presa per illuminatore a LED | – | ● | – | ● |
| 2° amplificatore interno 20W (10W PoE) | – | – | ● | ● |
Opzionali e accessori
AA-697/MIC
Microfono omnidirezionale ad alta sensibilità, cavo per pulsante di chiamata, in contenitore ABS protetto, cablato con connettore
AA-697/AP3
Altoparlante 8 Ohm-3W impermeabile in contenitore plastico ABS, incorpora un LED ad alta efficienza indicazione di chiamata in corso, precablato con cavo e connettore
AA-697/CAM
Telecamera USB HD in contenitore ABS cablata con cavo 25cm e connettore a 10 VIE
AA-697/CLL
Telecamera USB HD e scheda illuminatori 10 LED bianchi, cavo 25cm e connettore 10 VIE
AA-697/KP – AA-697/KV
Tastiera antivandalo retroilluminata, da interno/esterno in contenitore ABS cablata con cavo 25cm e connettore 10 VIE. Disponibile anche in versione da interno con tasti in plastica
AA-697/P16
Scheda interfaccia 16 pulsanti aggiuntivi.
La scheda è in alternativa alla tastiera
AA-697/P1
Pulsante metallico in acciaio con cavo 25cm
AA-39DL
Alimentatore a spina 220Vac/12Vdc-1,0A
AA-39D1A, AA-39E3 /AA-39E6V
AA-39D1A - Aliment. DIN 220Vac/15Vdc-1,0A
AA-39E3 - Aliment. DIN 220Vac/24Vdc-1,5A
AA-39E6V - Aliment. DIN 220Vac/24Vdc-2,5A
AA-39P4
PoE injector 230Vac/48Vdc 0,5A
AA-36
Relè di potenza 250Vac/16A/4KVA, comando in AC/DC 12V/24V, 1 contatto in scambio, Led indicatore, per carichi fino a 230Vca-4.000W
AA-697/DIN
Kit per il montaggio dei moduli su barra DIN composto da aggancio Abs + staffa zincata 50mm + 2 viti
AA-697/W4 – W10
Cavi connettorizzati da 4 e 10 vie, lungh. 25cm, terminazione libera dall’altro lato
AA-699/L10A/X20R/X10B
Segnalatori luminosi Flash con lampada allo Xeon o con LED ad alta luminosità, con una chiamata in atto aggiungono una segnalazione luminosa alla segnalazione acustica
G2130/G3140/G3240/G3275/…
Telefoni e Videotelefoni IP VoIP SIP per postazioni interne e chiamate VoIp/Multicast
AD696/CT Console multizona
Console Multicast e telefonica SIP P2P multifunzione e multizona da 4 a 256 zone
AD696/BM base, AD615/S Encoder IP
Base microfonica con Din-don, Encoder analogi-co/digitale Multicast
APP iOS/Android, AA-Videoconsole
APP per iOS e Android, Software VideoConsole per PC Windows
ADAM software di gestione evoluto
Audio Domain & Access Management Software per PC Windows con console Multizona
Esempi applicativi
ADAM Audio Domain & Access Management
Software evoluto per la gestione completa di tutti i terminali e Console microfonica multizona
Scopri >
Diffusione di annunci audio in streaming Multicast
ADAM è anche un Encoder in canali Multicast in grado di trasmettere annunci da un microfono locale collegato al PC su diversi canali Multicast prioritari, o zone di ricezione programmate, trasformando così il PC in una Console microfonica multizona per la trasmissione di annunci o di file audio pre-registrati. L’operazione di invio si esegue in pochi secondi e si interrompe con un semplice click.
Qualità dell’audio
L’audio in trasmissione può essere scelta in un intervallo da 8KHz fino a 44,1KHz per la massima qualità.
Software sviluppato in Italia
Il software è sviluppato in Italia da TEMA che ne garantisce l’upgrade delle prestazioni ed il supporto nel tempo.
ADAM è un sistema senza limiti
Nessun limite al numero di software ADAM installabili su PC della rete LAN, oltre 1.000 terminali gestibili. ADAM trasforma un PC in una console di controllo dell’intero impianto Audio IP, ed in perfetta integrazione SIP con l’impianto telefonico e di sicurezza.

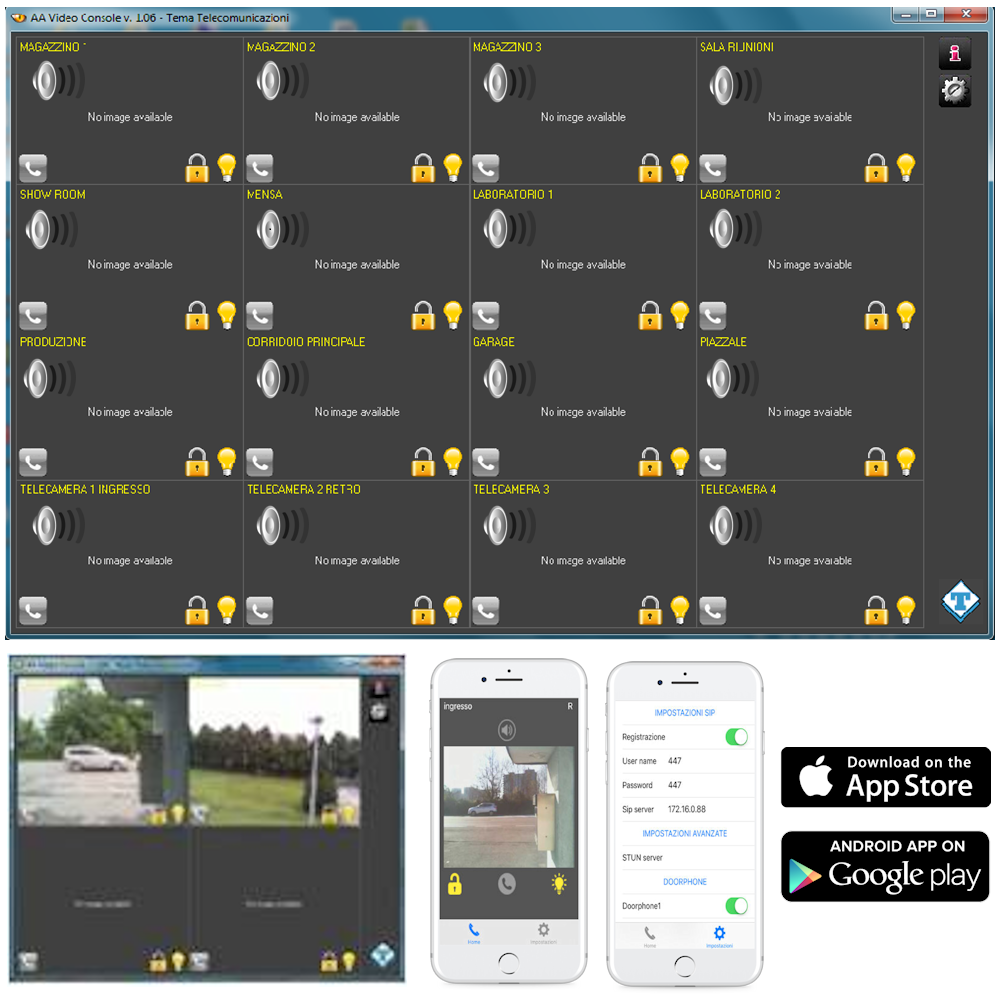

VideoConsole
per PC, APP per Smartphone iOS e Android
Software gratuiti a corredo
AA-VideoConsole è un programma che viene fornito gratuitamente insieme ai dispositivi audio IP serie AD600 e ai sistemi Videocitofonici IP serie AA-500 e AA-600, serve a monitorare e operare da una unica
postazione con 16 dispositivi audio IP e/o Videocitofoni IP. Il software si installa su uno o più PC (senza limiti di licenza) con sistema operativo da Windows XP/7/10 o successivi. Il programma permette di vedere la zona inquadrata dalla telecamera nei dispositivi Videocitofonici IP, di comunicare e azionare da remoto i relè dei terminali gestiti in rete, tutto dalla finestra del programma stesso. Il PC dove viene installato AA-VideoConsole deve essere equipaggiato di una scheda audio e
provvisto di altoparlanti e microfono.
E’ possibile visualizzare fino a 16 scene/dispositivi contemporaneamente e operando con un terminale per volta scelto fra quelli in finestra.
La stessa versione per Smartphone iOS e Android è scaricabile gratuitamente dai rispettivi siti Applestore e GooglePlay.
Download
| Data | File | Dimensione |
| 09/2019 | Brochure | 2.32 MB |
| 06/2019 | Manuale | 4.21 MB |
| 09/2019 | Guida rapida | 1.84 MB |
| 09/2019 | Scheda tecnica AA697-MIC (Microfono) | 471 KB |
| 09/2019 | Scheda tecnica AA697-AP3 (Altoparlante) | 290 KB |
| 09/2019 | Scheda tecnica AA697-CAM (Telecamera) | 315 KB |
| 09/2019 | Scheda tecnica AA697-CLL (Telecamera e scheda illuminatori) | 385 KB |
| 09/2019 | Scheda tecnica AA697-KVKP (Tastiera antivandalo/Tastiera in plastica) | 465 KB |
| 09/2019 | Scheda tecnica AA697-P16 (Scheda interfaccia 16 pulsanti aggiuntivi) | 528 KB |
| 06/2019 | Scheda tecnica AA697-DIN (Kit per montaggio su barra DIN) | 436 KB |
| 09/2019 | Scheda tecnica AA697-W (Cavi connettorizzati) | 356 KB |
