AD611 – AD612

Interfaccia VoIP SIP per Amplificazione PA

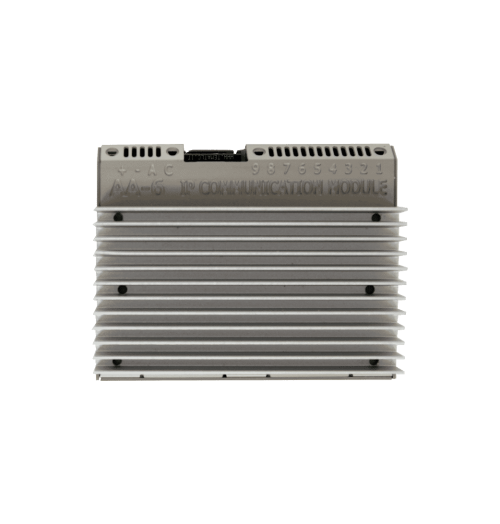

AD612
AD611-AD612 consentono di realizzare sistemi di amplificazione audio di diffusione sonora PA in una rete LAN standard integrandosi perfettamente con il centralino IP-PBX SIP allo scopo di poter diffondere messaggi di avviso da ogni telefono della rete interna e di qualunque tecnologia: telefoni analogici, Sip, Smartphone e Softphone su PC. L’accesso può essere autorizzata da Password con codice da digitare prima di poter iniziare l’annuncio. L’unità, di dimensioni estremamente contenute, è equipaggiata internamente con un amplificatore audio a 2 canali in classe “D” della potenza massima erogabile di 2x20W (AD612). Le 2 uscite verso gli altoparlanti passivi esterni da 8 Ohm sono protette dal corto circuito dei cavi, anche permanente, rendendo i dispositivi estremamente robusti e indicati anche in ambienti pesanti e difficili

 Target

  • Aziende, Industria, Banche, Magazzini, Centri commerciali
  • Hotel, Parcheggi, Stazioni ferroviarie, Porti, Aeroporti
  • Ospedali, Scuole, Spazi aperti al pubblico, impianti Sportivi

 Applicazioni

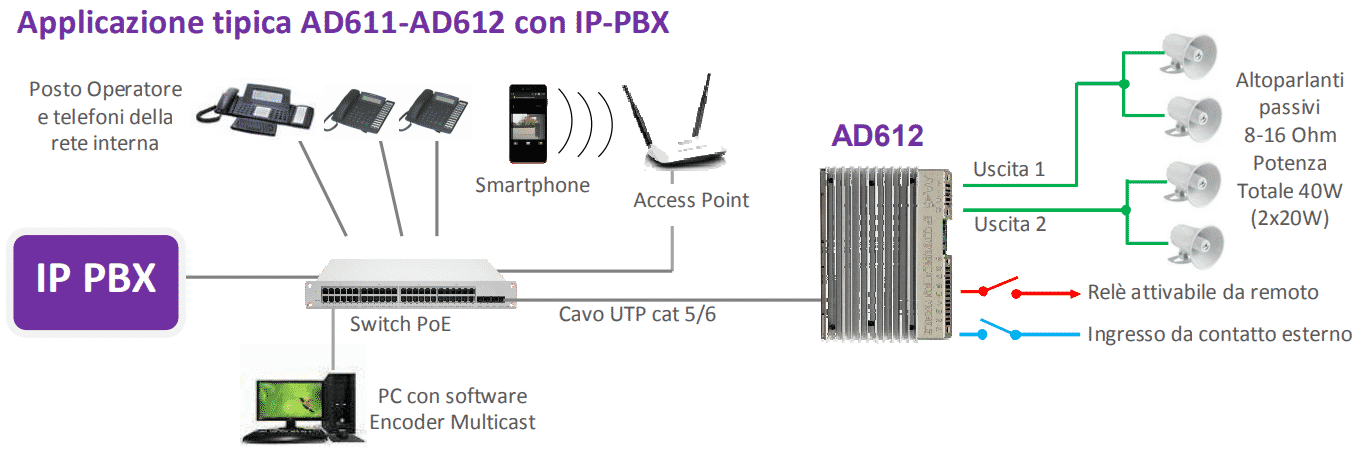

  • Sistemi di diffusione sonora PA sulla rete LAN integrati al IP-PBX
  • Ripetitore di chiamata telefonica amplificata (Night Ringer)
  • Invio di annunci vocali preregistrati sulla rete altoparlanti
  • Pulsante di allarme “discreto”, chiamata telefonica di sicurezza
  • Controllo Web di relè remoto e azionamenti via LAN

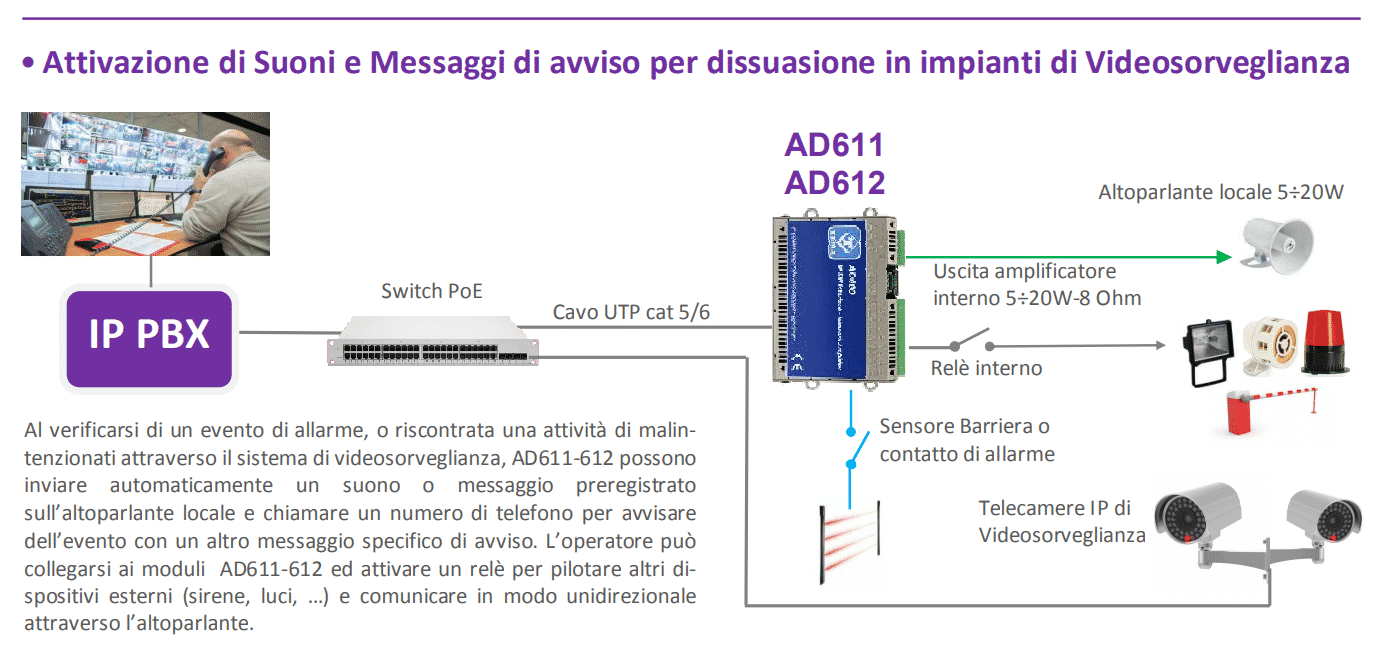

  • Avvisi di dissuasione in impianti di Videosorveglianza
  • Multicast e Broadcast su tutti i dispositivi, da ogni parte del mondo

 Fornitura

  • 1 Interfaccia IP VoIP SIP AD611 o AD612
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa
  • 1 Cavo UTP Patch Cord LAN 1,5 metri
  • 1 Kit binario DIN (adattatore plastico, 2 viti e 2 ranelle per fissaggio al sistema, staffa DIN, 2 tasselli e viti), 4 piedini adesivi per appoggio

Panoramica

2° Account SIP – Ripetitore chiamata notte (SIP Ringer)

AD611-AD612 possono essere registrati sul centralino con un secondo numero telefonico (2° account SIP), diverso da quello utilizzato per gli annunci, ed inseriti nel gruppo suoneria notte. All’arrivo di una chiamata entrante, il sistema riproduce un suono (personalizzabile dall’utente) per l’avviso sugli altoparlanti collegati. Il volume della suoneria notte può essere regolato indipendentemente dal volume dagli altri canali audio gestiti.

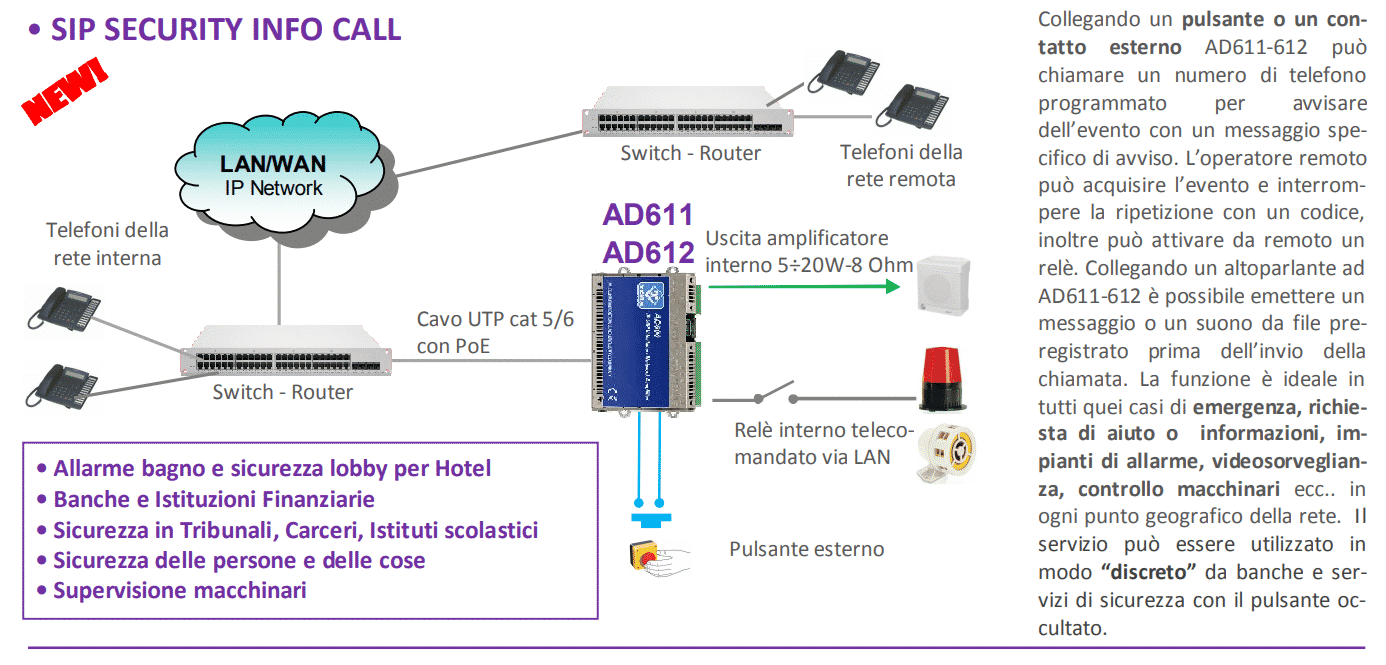

Servizio “SIP Security Info Call”

Collegando un pulsante o un contatto esterno il sistema può chiamare un numero di telefono programmato per avvisare dell’evento con un messaggio specifico di avviso. E’ un servizio di sicurezza per situazioni di emergenza o semplice richiesta di aiuto e informazioni.

Annunci automatici a orari prestabiliti

È possibile programmare l’emissione di annunci ad orari prestabiliti, sia sull’altoparlante locale o in streaming verso altri dispositivi.

Totale Gestione da Remoto via LAN, Web Server integrato

Programmazione, configurazione, caricamento e ascolto dei file audio, sostituzione della release Firmware, regolazione volumi audio, Backup e ripristino della configurazione, riavvio del dispositivo.

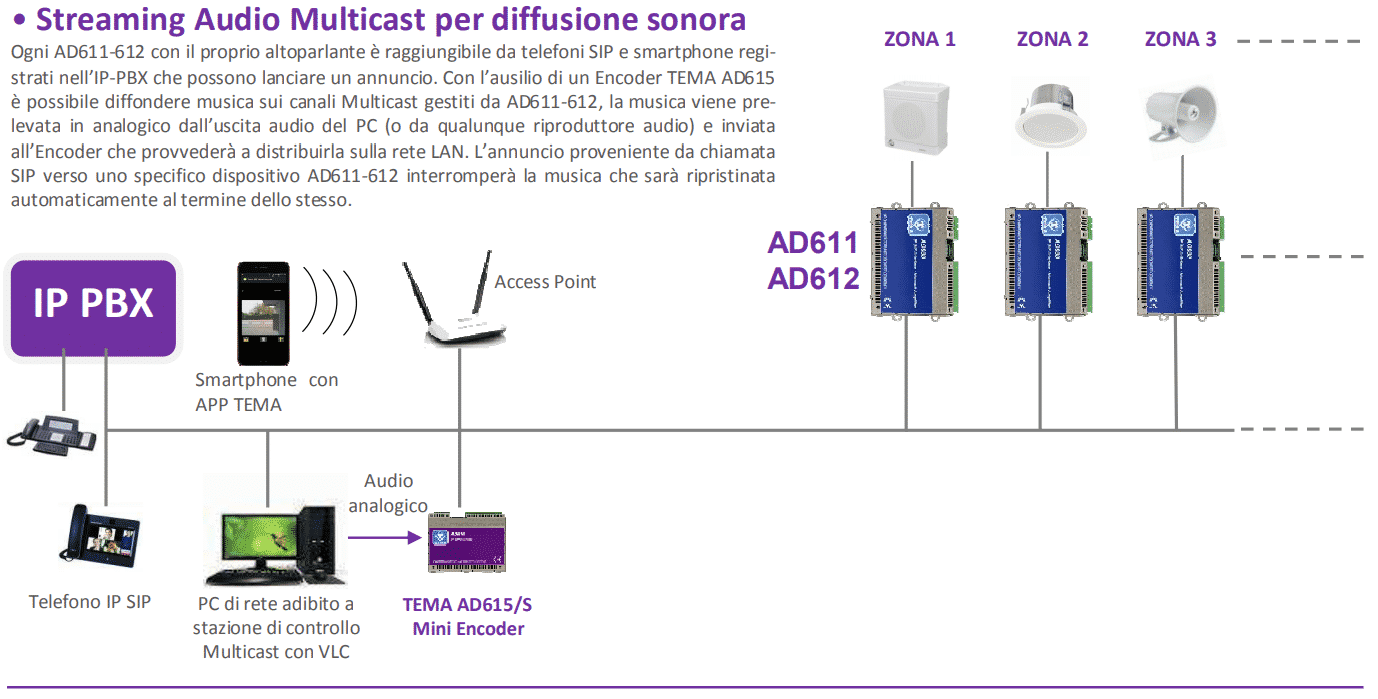

Streaming Audio in Multicast, diffusione musica e annunci

AD611-AD612 gestiscono fino a 16 canali Multicast in LAN a livelli prioritari e volumi differenti per consentire la diffusione di musica di sottofondo sulla rete altoparlanti. La generazione di programmi musicali in streaming audio può essere gestita da un PC della rete LAN/WAN con apposito software o con un Encoder Tema. Un canale Multicast prioritario può essere riservato per una chiamata generale da un microfono o un telefono SIP predisposto.

 Prestazioni

  • 2 uscite da max 20W ciascuna per altoparlanti passivi esterni
  • Ripetitore suoneria generale notte (2° Account SIP)
  • SIP Security Info Call chiamata telefonica di avviso/emergenza
  • 1 Relè telecomandabile da remoto via rete LAN
  • 16 Canali Multicast per diffusione Musica/Annunci/Messaggi anche in alta qualità con codec 16bit lineare fino a 44KHz

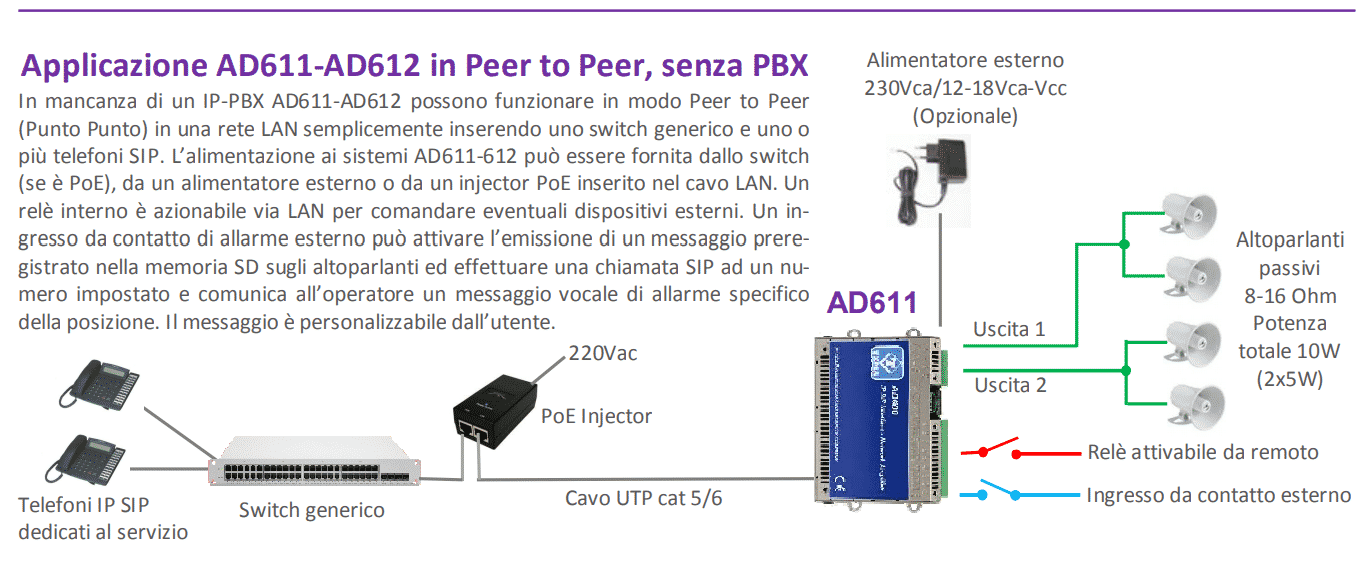

  • Funzionamento P2P Peer to Peer anche senza centrale IP-PBX
  • Volumi audio dei canali con regolazione indipendente
  • PoE integrato 802.af, un solo cavo di connessione
  • Memoria SD card con file audio personalizzabili dall’utente da 16sec ciascuno (Opzione fino a 960minuti - 16 ore di audio)
  • Compatibilità con tutti gli IP-PBX delle più prestigiose marche incluso 3CX e sistemi basati su Asterisk
  • Collegabile a ogni tipo di amplificatore PA in commercio
  • Dimensioni estremamente contenute 74x58x25mm (AD611)
  • Montaggio a parete, tavolo e su barra DIN, con apposita staffa
  • MADE IN ITALY BY TEMA: prodotto costruito in Italia da TEMA che ne garantisce il supporto, l’assistenza tecnica nel tempo, l’aggiornamento del software e nuove funzionalità future.

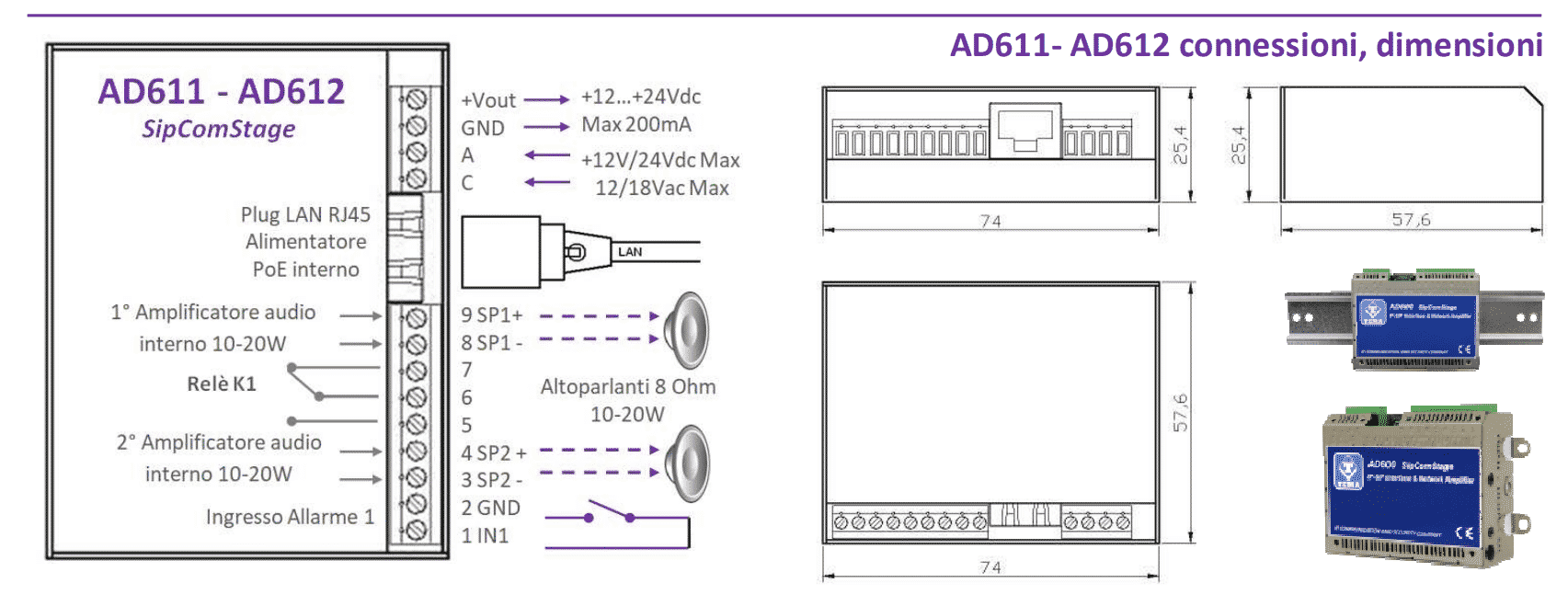

Specifiche

LAN TCP/IP Network 10/100BaseTx
Protocolli SIP 2.0, RFC 3261
Alimentazione PoE, Injector PoE e/o alimentatore esterno Ac/Dc
PoE 802.3af classe 0 12,95W
Alimentatore esterno (Opz.) 230Vac/12-24Vdc-1A
Collegamento SIP Server (IP-PBX) o P2P (Peer To Peer)
Messaggi/Suoni preregistrati nella memoria SD card interna
Formato File Audio Windows .wav 8KHz – 16 bit
Durata 16sec cad. standard (Opzione 8 minuti cad.)
Tecnologia microprocessore IMX25 400MHz
Memoria 256MB Ram, Micro-SD Flash 2GB
Portata contatti relè max 30Vdc – 1,5A
Amplificatore audio AD611 10W (2 x 5W) – AD612 40W (2 x 20W)
Impedenza 8 Ohm
Larghezza di banda 80Hz – 20KHz
Comunicazione audioMonodirezionale
Streaming audio MulticastG711µ, G711a, G722, L16 16 / 44 kHz
Ingressi da pulsanti o comandi esterni1
Segnalazioni acustichetono chiamata, Ding-dong annuncio
APP per SmartphoneiOS, Android
Programmazionepratica interfaccia web e password
Installazioneper appoggio a tavolo, da parete, su barra DIN
Temperatura di stoccaggioda -20° a +65°C
Temperatura di funzionamentoda -20° a +55°C
Umidità relativa95% non condensante
Dimensioni74x58x25 mm (AD611) – 74x58x35 mm (AD612)
Peso160gr/180gr
Garanzia2 anni, possibilità di estensione (Opzione)
CompatibilitàCE, ROHS

Applicazioni

Altre applicazioni dei modulo SIP AD611-612

Accessori

AA-39DL
Alimentatore 220Vac/12Vdc-1,0A
AA-39D1A
Alimentatore Switching DIN 220Vca/15Vcc-1,00A autoprotetto,regolabile 13,2-16,8Vdc
AA-39P4
AA-39P4
PoE injector 230Vac/ 48Vdc-0,5A
AA-36
AA-36
Relè Attuatore di potenza protetto 250Vac/16A/4KVA, comando in AC/DC 12V/24V, 1 contatto in scambio, Led, contatti protetti da archi elettrici.
AD320-30
AD320/30
Trasformatore audio 30W per linea PA a 100V a tensione costante, toroidale alta efficienza e basso flusso disperso
AD32-min
AD32
Trasformatore isolamento, bilanciato, miscelatore, attenuatore, filtro per segnale audio, uscita bassa impedenza
AA-39D2
Alimentatore Switching DIN 220Vca/15Vcc-2,0A autoprotetto, regolabile 13,2-16,8Vdc

Alimentatore utilizzato per gli amplificatori AD301R
AD301A
AD-330/xx
Sono disponibili diffusori acustici di Varie potenze, Trombe e Altoparlanti da incasso, a parete e a soffitto
AA39AL

AA-39DL

Alimentatore 220Vac/12Vdc-1,0A

AA-39D1A / AA-39E3 / AA-39E6V

Alimentatore DIN 220Vca/ 15Vcc-1,0A / Alimentatore DIN 220Vca/ 24Vcc-1,5A / Alimentatore DIN 220Vca/ 24Vcc-2,5A

AA-39P4

PoE injector 230Vac/ 48Vdc-0,5A

AA-36

Relè Attuatore di potenza protetto 250Vac/16A/4KVA, comando in AC/DC 12V/24V, 1 contatto in scambio, Led, contatti protetti da archi elettrici

AD330XX

AD320/30

Trasformatore audio 30W per linea PA a 100V a tensione costante, toroidale alta efficienza e basso flusso disperso

AD32

Trasformatore isolamento, bilanciato, miscelatore, attenuatore, filtro per segnale audio, uscita bassa impedenza

AD-330/xx

Sono disponibili diffusori acustici di Varie potenze, Trombe e Altoparlanti da incasso, a parete e a soffitto

Download

Data File Dimensione
02/2018 Depliant 1.05 MB
21/02/2018 Manuale 3.88 MB
01/2019 Applicazioni 4.77 MB
03/2018 AD600-Addendum 388 KB
05/2019 Brochure 4.41 MB
