Interfaccia VoIP SIP per Amplificatori PA tradizionali

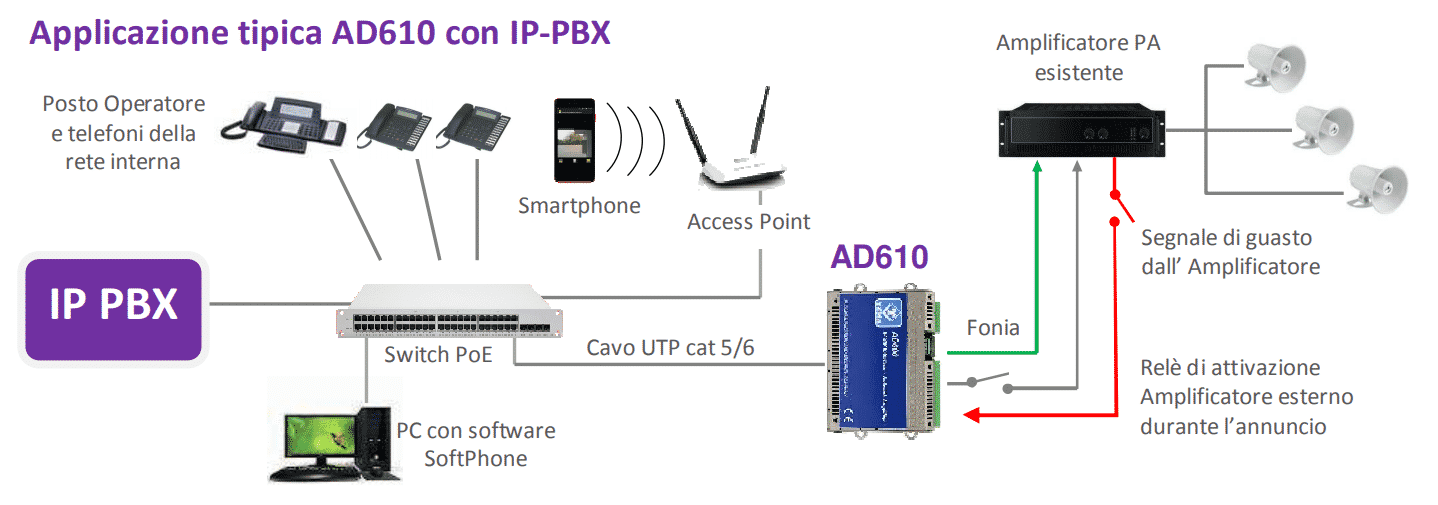

AD610 adatta un generico amplificatore audio di diffusione sonora PA ad una rete LAN con centralino IP-PBX SIP allo scopo di poter diffondere dei messaggi di avviso da un qualunque telefono della rete interna e di qualunque tecnologia. L’accesso può essere autorizzato da Password con codice da digitare prima di iniziare l’annuncio. Un relè interno si attiva per tutta la durata dell’annuncio per segnalare all’amplificatore esterno l’evento. La programmazione avviene da remoto via LAN grazie al Web server integrato nel dispositivo.

 Target

  • Aziende, Industria, Banche, Magazzini, Centri commerciali
  • Hotel, Parcheggi, Stazioni ferroviarie, Porti, Aeroporti
  • Ospedali, Scuole, Spazi aperti al pubblico, impianti Sportivi

 Applicazioni

  • Adattamento di impianti di diffusione sonora PA sulla rete LAN
  • Ripetitore di chiamata telefonica amplificata (Night Ringer)
  • Invio di annunci vocali preregistrati sulla rete altoparlanti
  • Pulsante di allarme “discreto”, chiamata telefonica di sicurezza
  • Controllo Web di relè remoto e azionamenti via LAN
  • Avvisi di dissuasione in impianti di Videosorveglianza
  • Multicast su tutti i sistemi installati, da ogni parte del mondo

 Fornitura

  • 1 Interfaccia IP VoIP SIP AD610
  • 1 Manuale tecnico cartaceo
  • 1 CD-ROM con documentazione completa
  • 1 Cavo UTP Patch Cord LAN 1,5 metri
  • 1 Kit binario DIN (adattatore plastico, 2 viti e 2 ranelle per fissaggio al sistema, staffa DIN, 2 tasselli e viti), 4 piedini adesivi per appoggio
  • 1 Cavo per uscita audio con plug RCA
  • 1 Adattatore RCA femmina / Jack maschio mono 6.3 mm
  • 1 Adattatore RCA femm/Jack maschio 3.5 mm
  • 1 Adattatore RCA femm/XLR maschio

Panoramica

2° Account SIP – Ripetitore chiamata notte (SIP Ringer)

AD610 può essere registrato sul centralino con un secondo numero telefonico, diverso da quello utilizzato per gli annunci, ed inserito nel gruppo suoneria notte. All’arrivo di una chiamata entrante, il sistema riproduce un suono (personalizzabile dall’utente) per l’avviso su tutti gli altoparlanti della rete. Il volume può essere regolato indipendentemente dal volume dagli altri canali audio gestiti.

Rilevamento guasto dell’amplificatore

AD610 ha un ingresso adibito al rilevamento di un segnale di guasto proveniente dall’amplificatore, nel qual caso provvede ad effettuare una chiamata SIP verso un numero programmato ed informare con un apposito messaggio preregistrato dell’evento. La segnalazione può essere ripetuta un numero di volte programmabile, l’operatore può interrompere la sequenza con un codice da tastiera.

Annunci automatici a orari prestabiliti

È possibile programmare l’emissione di annunci ad orari prestabiliti, sia sull’altoparlante locale o in streaming verso altri dispositivi.

Totale Gestione da Remoto via LAN, Web Server integrato

Programmazione, configurazione, caricamento e ascolto dei file audio, sostituzione della release Firmware, regolazione volumi audio, Backup e ripristino della configurazione, riavvio del dispositivo.

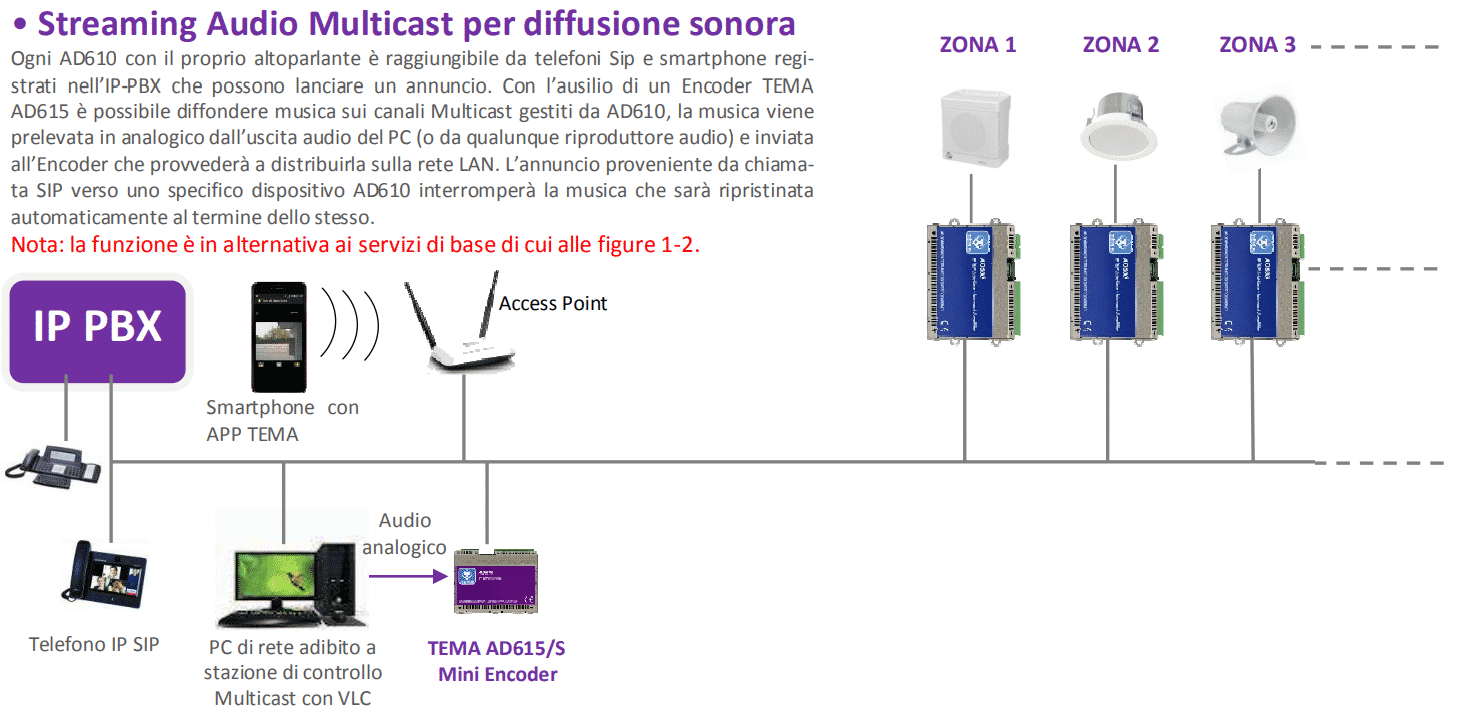

Streaming Audio in Multicast, diffusione musica e annunci

AD610 gestisce fino a 16 canali Multicast a livelli prioritari e volumi differenti per consentire la diffusione di musica sulla rete altoparlanti. La generazione di programmi musicali in streaming può essere gestita da un PC della rete LAN/WAN con apposito software o con un Encoder Tema. Un canale Multicast prioritario può essere riservato per una chiamata generale da un microfono o un telefono SIP predisposto.

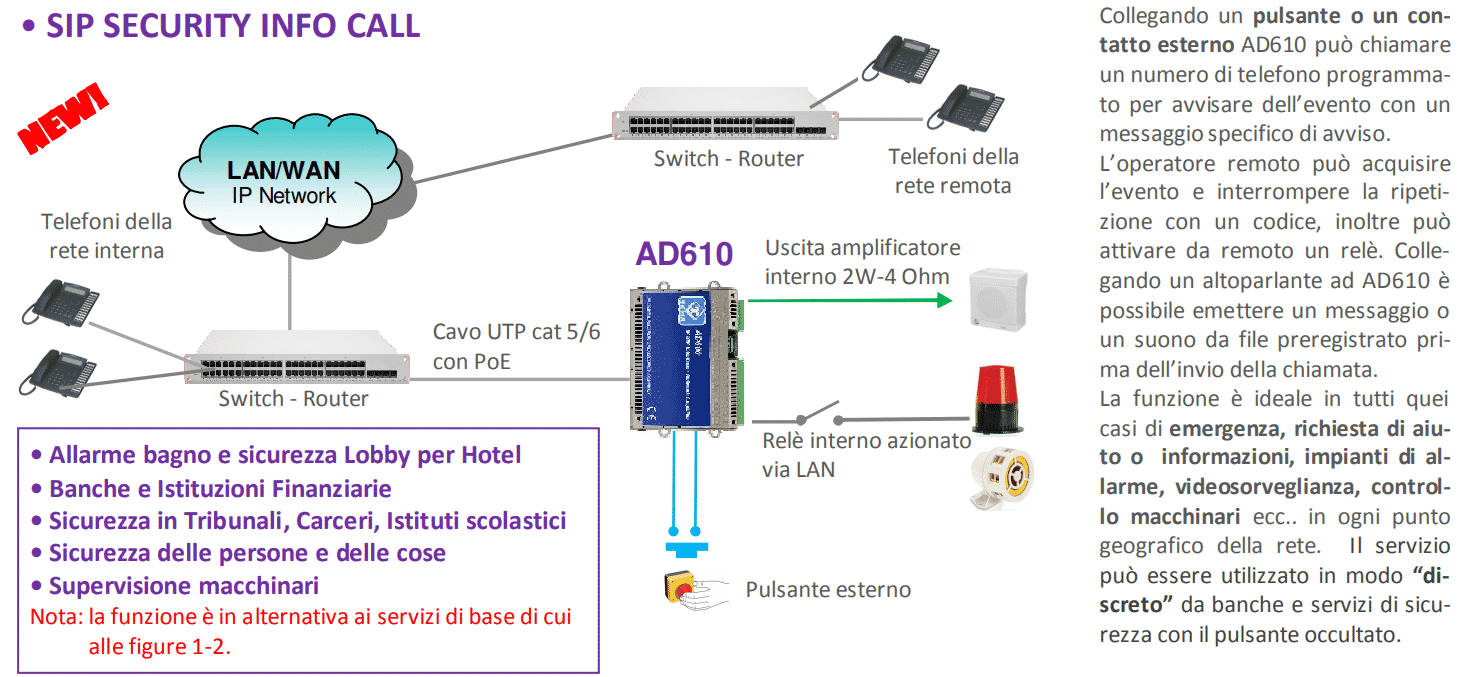

Servizio “SIP Security Info Call” – Chiamata SIP di emergenza

Collegando un pulsante o un contatto esterno AD610 può chiamare un numero di telefono programmato per avvisare dell’evento con un messaggio specifico di avviso. E’ un servizio di sicurezza per situazioni di emergenza o semplice richiesta di aiuto e informazioni.

 Prestazioni

  • Uscita fonia a trasformatore 600 Ohm per amplificatori esterni
  • Altra uscita amplificatore interno 2W per altoparlante locale
  • Circuito di rilevamento guasto dell’amplificatore esterno
  • Ripetitore suoneria generale notte (2° Account SIP)
  • SIP Security Info Call chiamata telefonica di avviso/emergenza
  • 1 Relè telecomandabile da remoto via rete LAN
  • 16 Canali Multicast per diffusione Musica/Annunci/Messaggi anche in alta qualità con codec 16bit lineare fino a 44KHz

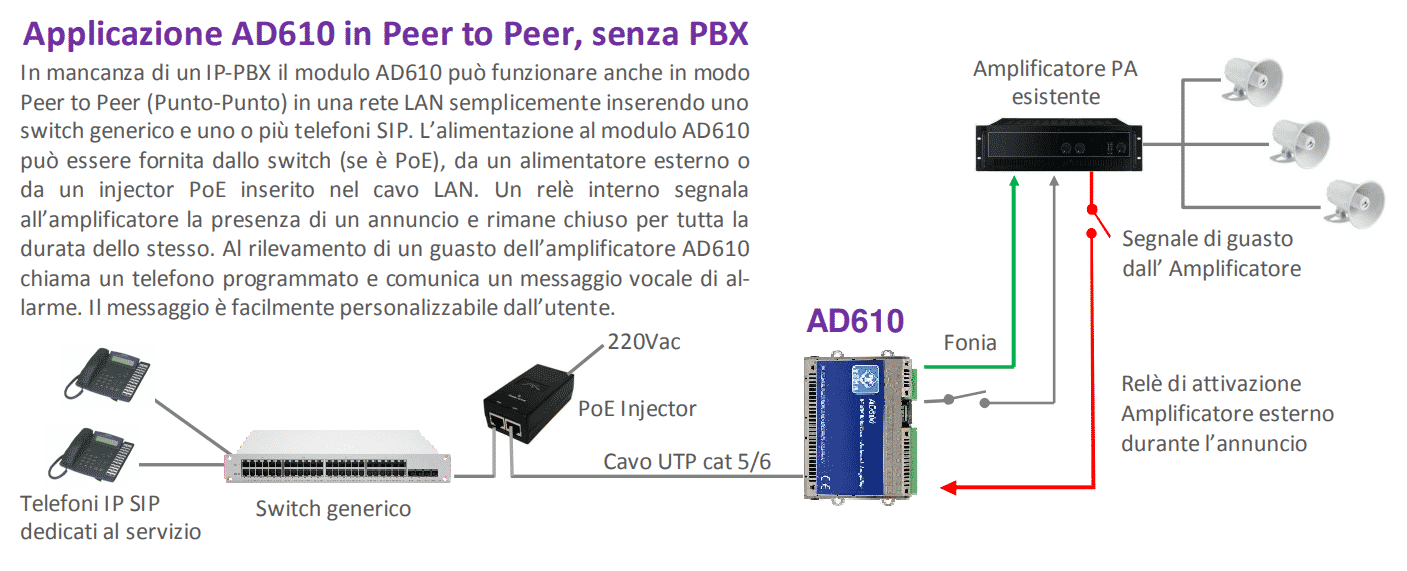

  • Funzionamento P2P Peer to Peer anche senza centrale IP-PBX
  • Volumi audio dei canali con regolazione indipendente
  • PoE integrato 802.af, un solo cavo UTP per la connessione
  • Memoria SD card con file audio personalizzabili dall’utente da 16sec ciascuno (Opzione fino a 960minuti - 16 ore di audio)
  • Compatibilità con tutti gli IP-PBX delle più prestigiose marche incluso 3CX e sistemi basati su Asterisk
  • Collegabile a ogni tipo di amplificatore PA in commercio
  • Dimensioni estremamente contenute 74x58x25mm
  • Montaggio a parete, a tavolo e su barra DIN
  • MADE IN ITALY BY TEMA: prodotto costruito in Italia da TEMA che ne garantisce il supporto, l’assistenza tecnica nel tempo, l’aggiornamento del software e nuove funzionalità future.

Specifiche

LANTCP/IP Network 10/100BaseTx
ProtocolliSIP 2.0, RFC 3261
AlimentazionePoE, Injector PoE e/o alimentatore esterno Ac/Dc
PoE802.3af classe 0 12,95W
Alimentatore esterno (Opz.)230Vac/12-24Vdc-1A
CollegamentoSIP Server (IP-PBX) o P2P (Peer To Peer)
Messaggi/Suonipreregistrati nella memoria SD card interna
Formato File AudioWindows .wav 8KHz – 16 bit
Durata16sec cad. standard (Opzione 8 minuti cad.)
Tecnologiamicroprocessore IMX25 400MHz
Memoria256MB Ram, Micro-SD Flash 2GB
Portata contatti relèmax 30Vdc – 1,5A
Amplificatore audio interno2W Classe D
Impedenza4 Ohm
2° uscita audio isolata a trasformatore2Vpp – 600 Ohm
Larghezza di banda 80Hz – 20KHz
Comunicazione audio Monodirezionale
Streaming audio Multicast G711µ, G711a, G722, L16 16 / 44 kHz
Ingressi da pulsanti o comandi esterni 1
Segnalazioni acustiche tono chiamata, Ding-dong annuncio
APP per Smartphone iOS, Android
Programmazione pratica interfaccia web e password
Installazione per appoggio a tavolo, da parete, su barra DIN
Temperatura di stoccaggio da -20° a +65°C
Temperatura di funzionamento da -20° a +55°C
Umidità relativa 95% non condensante
Dimensioni 74x58x25 mm
Peso 160gr
Garanzia 2 anni, possibilità di estensione (Opzione)
Compatibilità CE, ROHS

Applicazioni

Altre applicazioni del modulo SIP AD610

Accessori

AA-39DL
Alimentatore 220Vac/12Vdc-1,0A
AA-39D1A
Alimentatore Switching DIN 220Vca/15Vcc-1,00A autoprotetto,regolabile 13,2-16,8Vdc
AA-39P4
AA-39P4
PoE injector 230Vac/ 48Vdc-0,5A
AA-36
AA-36
Relè Attuatore di potenza protetto 250Vac/16A/4KVA, comando in AC/DC 12V/24V, 1 contatto in scambio, Led, contatti protetti da archi elettrici.
AD301A
AD301R
Amplificatore 30W, versione base, controlli Volume-Alti-Bassi +/-12dB
AD320-30
AD320/30
Trasformatore audio 30W per linea PA a 100V a tensione costante, toroidale alta efficienza e basso flusso disperso
AD32-min
AD32
Trasformatore isolamento, bilanciato, miscelatore, attenuatore, filtro per segnale audio, uscita bassa impedenza
AD301A
AD-330/xx
Sono disponibili diffusori acustici di Varie potenze, Trombe e Altoparlanti da incasso, a parete e a soffitto
AA39AL

AA-39DL

Alimentatore 220Vac/12Vdc-1,0A

AA-39D1A

Alimentatore Switching DIN 220Vca/15Vcc-1,00A autoprotetto, regolabile 13,2-16,8Vdc

AA-39P4

PoE injector 230Vac/ 48Vdc-0,5A

AA-36

Relè Attuatore di potenza protetto 250Vac/16A/4KVA, comando in AC/DC 12V/24V, 1 contatto in scambio, Led, contatti protetti da archi elettrici

AD330XX

AD301R

Amplificatore 30W, versione base, controlli Volume-Alti-Bassi +/-12dB

AD320/30

Trasformatore audio 30W per linea PA a 100V a tensione costante, toroidale alta efficienza e basso flusso disperso

AD32

Trasformatore isolamento, bilanciato, miscelatore, attenuatore, filtro per segnale audio, uscita bassa impedenza

AD-330/xx

Sono disponibili diffusori acustici di Varie potenze, Trombe e Altoparlanti da incasso, a parete e a soffitto

Download

Data File Dimensione
02/2018 Depliant 1.07 MB
21/02/2018 Manuale 3.21 MB
01/2019 Applicazioni 4.77 MB
03/2018 AD600-Addendum 388 KB
01/07/2019 AD610-TAN Application 569 KB
05/2019 Brochure 4.41 MB
